作者：ArchitectureDaily            來源：ArchitectureDaily



圖片來自 Steven Chilton Architects

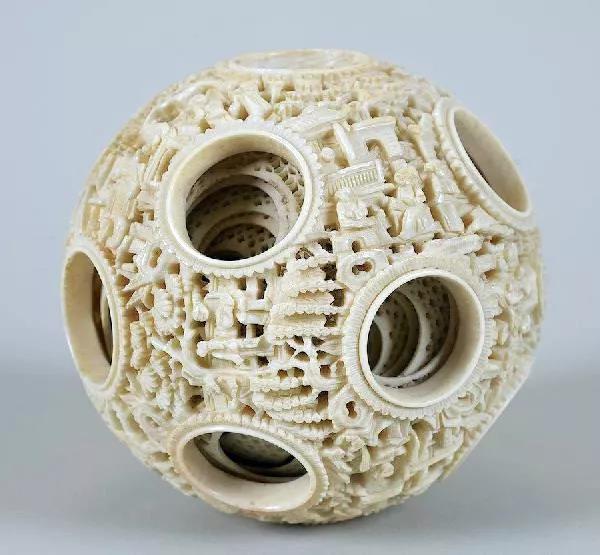

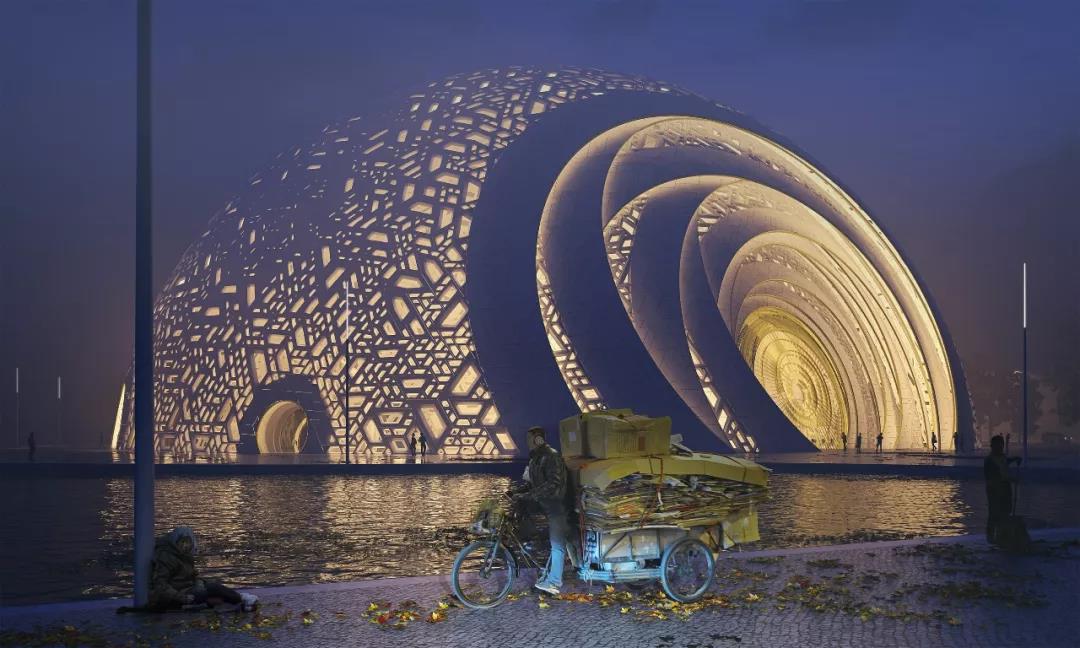

Steven Chilton 建筑事務所公布了他們在中國廣州市花都區設計的一座劇院的方案。 這個劇院共有兩千個座位，呈立體球形，其設計靈感來自一項中國古代的藝術品，“牙雕套球”。 由象牙制作的牙雕套球通常由幾個同心球體組成，每個球體上都雕刻著各種精致的圖案，并且每個球體都可以自由旋轉。



圖片來自 Steven Chilton Architects

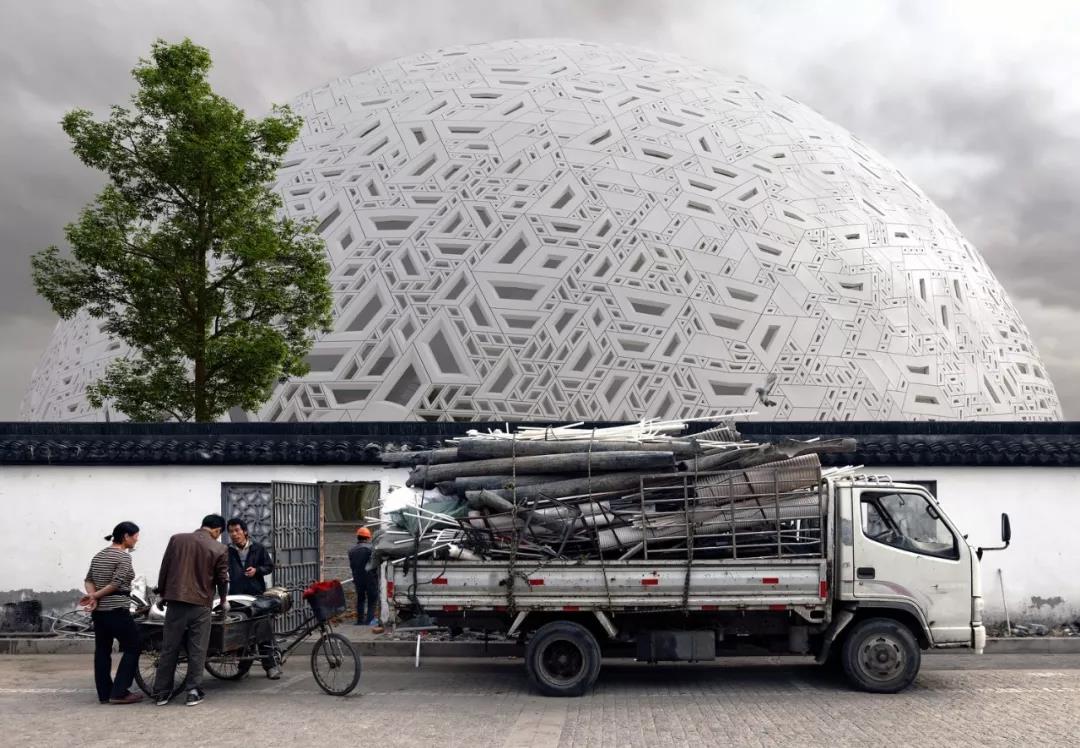

該劇院建成之后將會用于承辦粵劇的演出。我們希望這個借鑒古代藝術品的設計方案，通過其球形的體量，不對稱的重疊圖案和復雜的表面幾何形狀，來重現古代藝術的特征和品質。



圖片來自 Steven Chilton Architects

圖片來自 Steven Chilton Architects

該方案的主要結構是一個雙層穹頂，由連接到球形節點的管狀鋼構件所組成。我們在球體結構的外層附上了玻璃纖維增強水泥板（GRC panels）。它被用作防雨板，被置于由絕緣鋁板和玻璃窗板構成的基板上。



圖片來自 Steven Chilton Architects

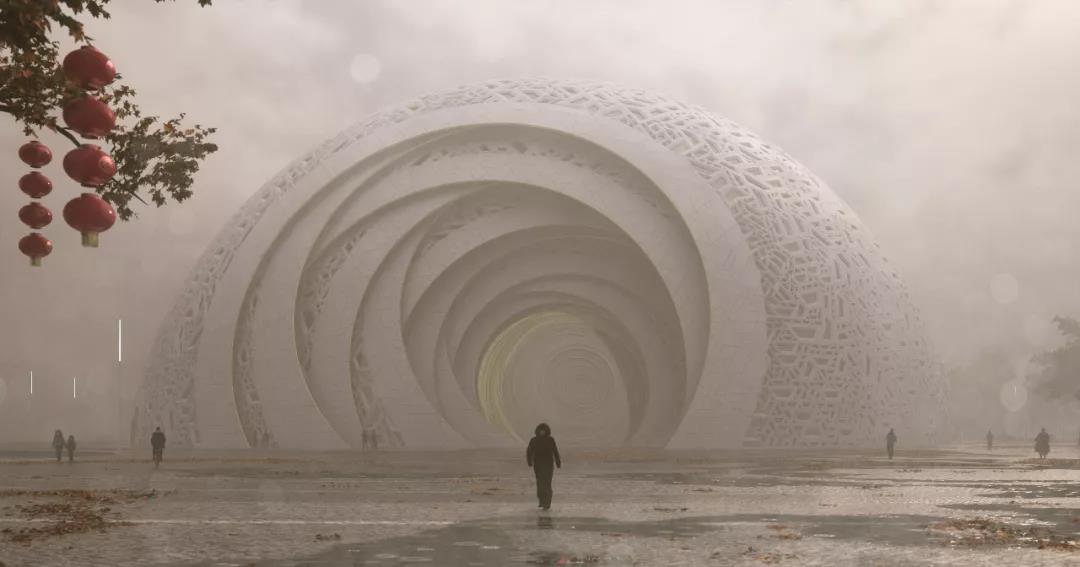

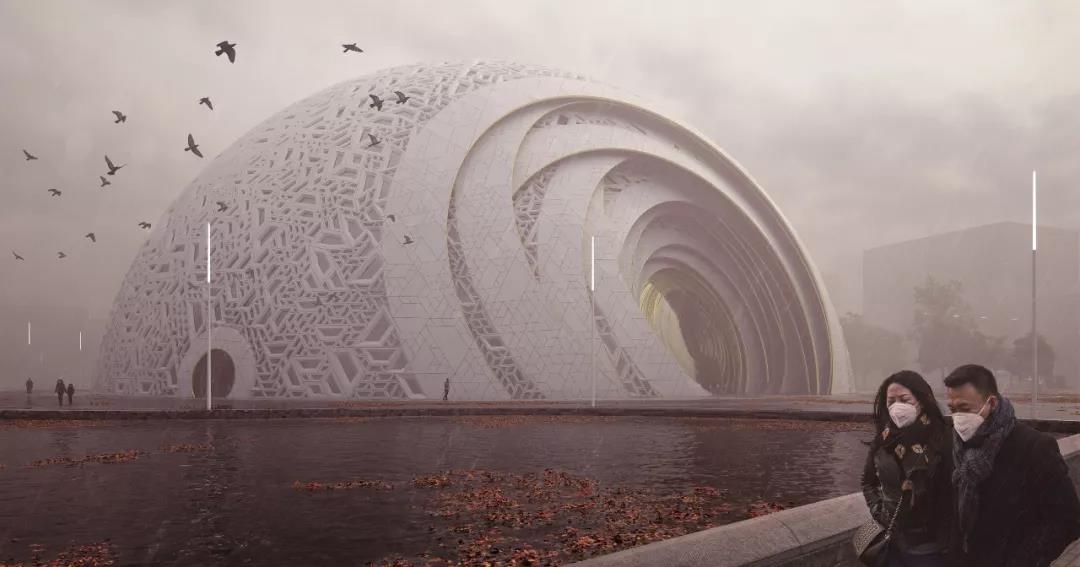

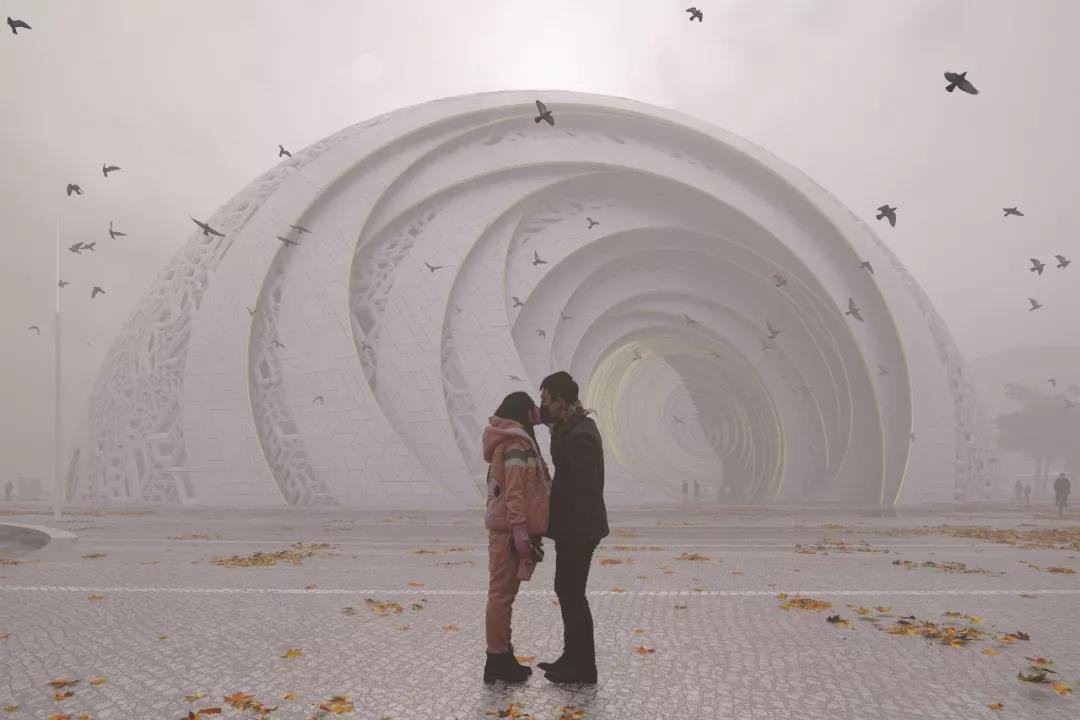

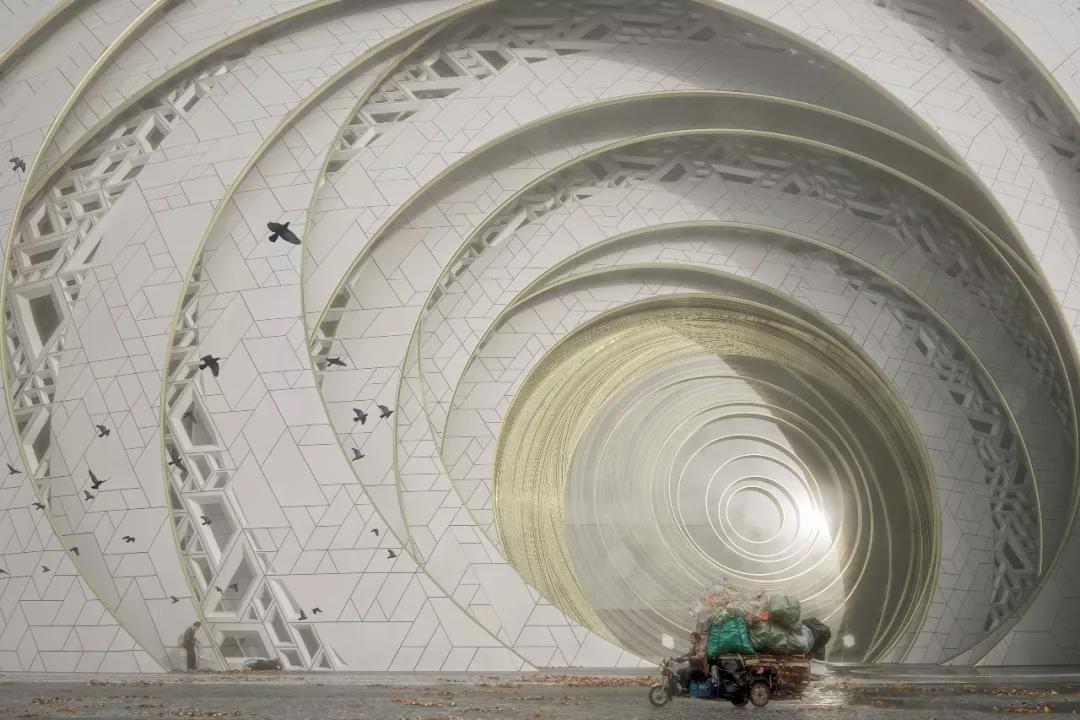

劇院的主入口由多個互相錯位的球形墻面組合而成。這樣構造出的不對稱重疊圖案，讓人很容易就能聯想到廣東出產的“牙雕套球”。墻面上的幾何鏤空圖案，也源于廣東地區民居木質百葉窗上幾何圖案。



圖片來自 Steven Chilton Architects

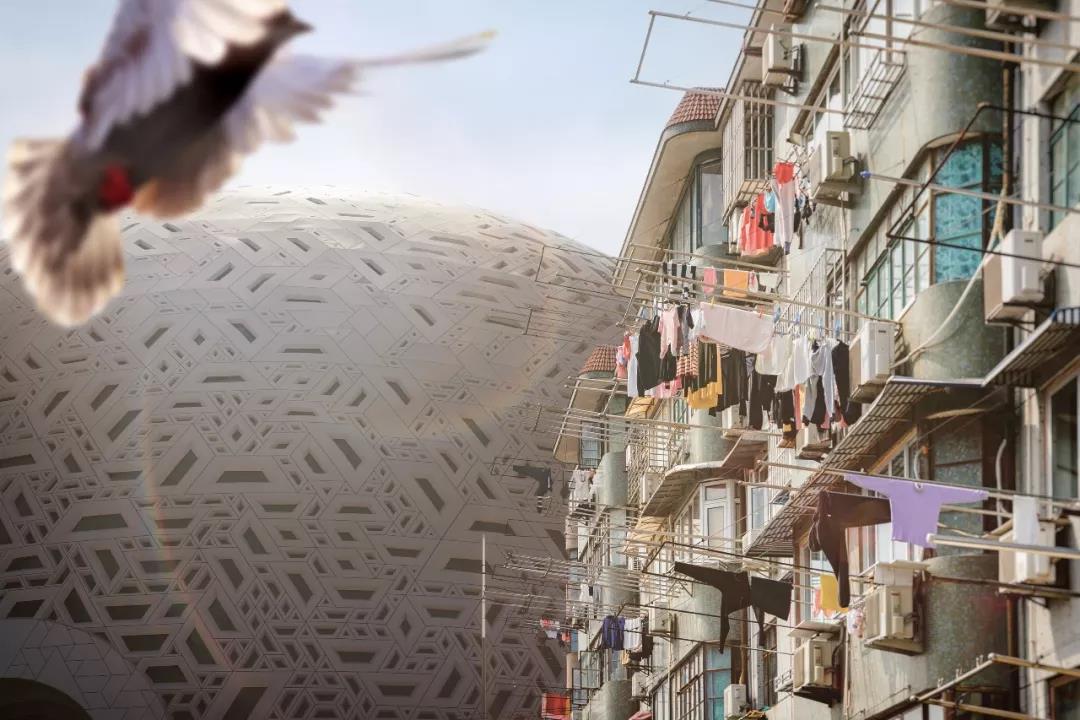

我們所設計的鏤空墻面不僅僅只是希望能吸引大家的眼球。通過準確的計算和分析，我們得到了覆蓋球體所需的最少面板數，從而可以大大減少工程施工所需的時間。另外，鏤空部分的大小尺寸也不盡相同，這種復雜的組合，是為了真實還原“牙雕套球”的特征。



圖片來自 Steven Chilton Architects

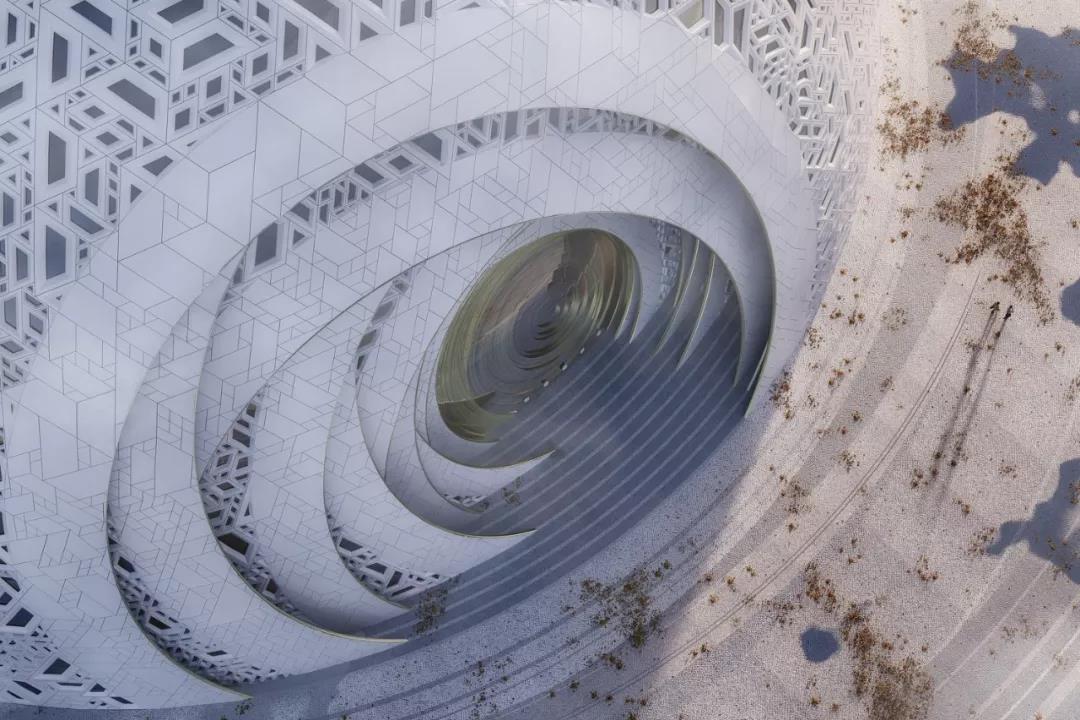

為了實現這個復雜的鏤空嵌套球體的設計，我們使用實際場地的參數進行了計算機建模。最終我們建立一個三角形網格，以保證整個建筑能獲得最佳的結構性能。在此基礎之上，我們開發出了菱形和梯形的面板。這些面板共有三種不同的尺寸，越接近地面和入口出的面板圖案則越密集也越復雜。



圖片來自 Steven Chilton Architects

圖片來自 Steven Chilton Architects

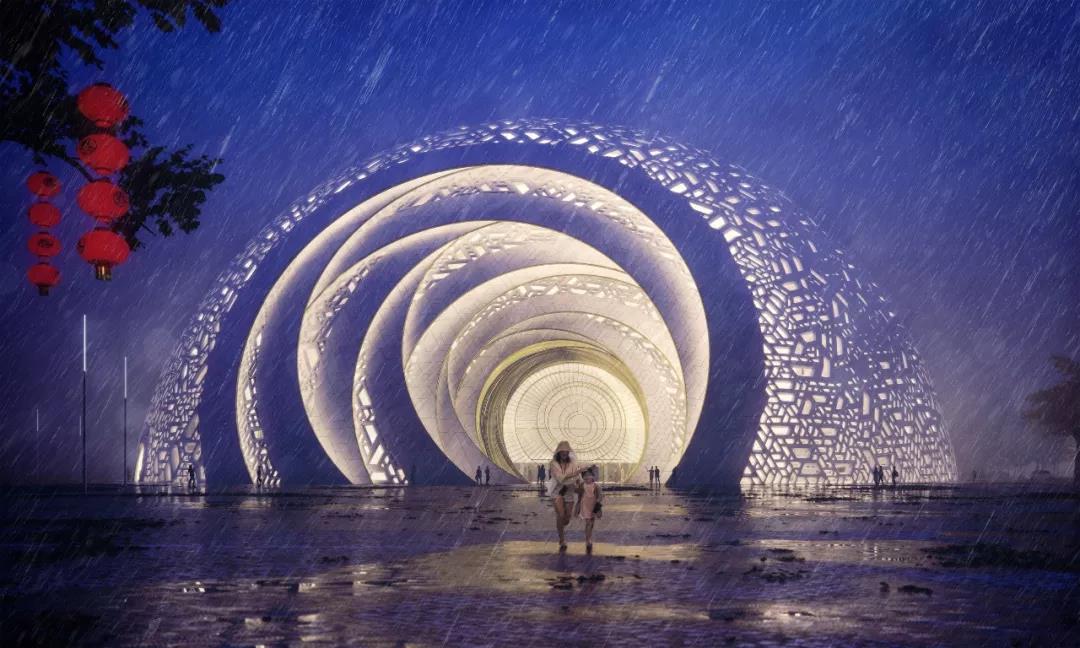

按照各個部分的采光需求，面板的開口尺寸也隨之變化。同時為了達到較好的隔熱效果，我們將建筑物外立面的較高部分都盡可能設計為封閉的。我們深知中國文化中的“虛實轉換”，因此希望利用這個設計方案向中國文化致敬。

圖片來自 Steven Chilton Architects

Steven Chilton 建筑事務所剛剛完成其猶如“竹林”般的無錫太湖劇院的設計。僅僅幾周后，便公布了廣州劇院的這個“牙雕套球”的設計方案。



圖片來自 Steven Chilton Architects

.END.



注：本文轉載自ArchitectureDaily,版權歸原作者所有。
