設計理念



Oodi的落成標志著圖書館的全新時代：這座位于赫爾辛基市中心的新建筑幾乎完全由公共空間構成，并且提供種類齊全的功能服務。在未來，Oodi將成為城市公共圖書館網絡中的重要節點。

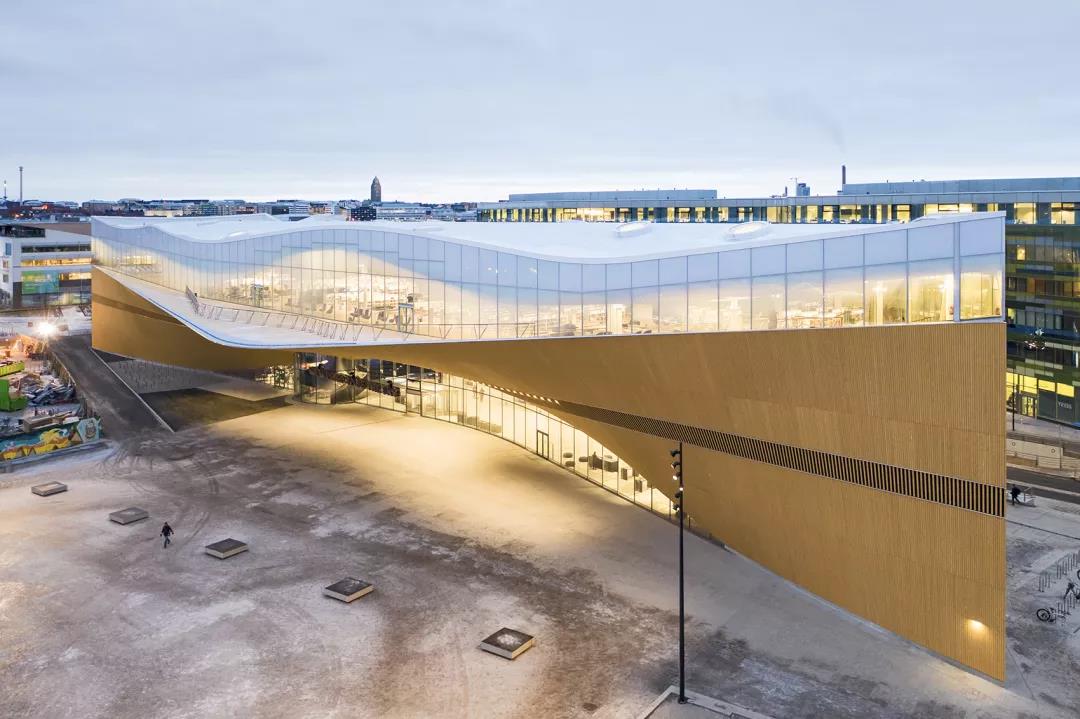

圖書館鳥瞰

圖書館的功能被劃分為三個層次：充滿活力的首層空間、安靜的頂層空間，以及位于這二者之間的、功能更加具體的中央空間。



剖面圖

設計利用拱形元素來吸引人們使用不同的功能空間。最終的建筑呈現為一處具有啟發性且功能強大的場所，為赫爾辛基和T??l?nlahti區的城市生活注入了新的活力。

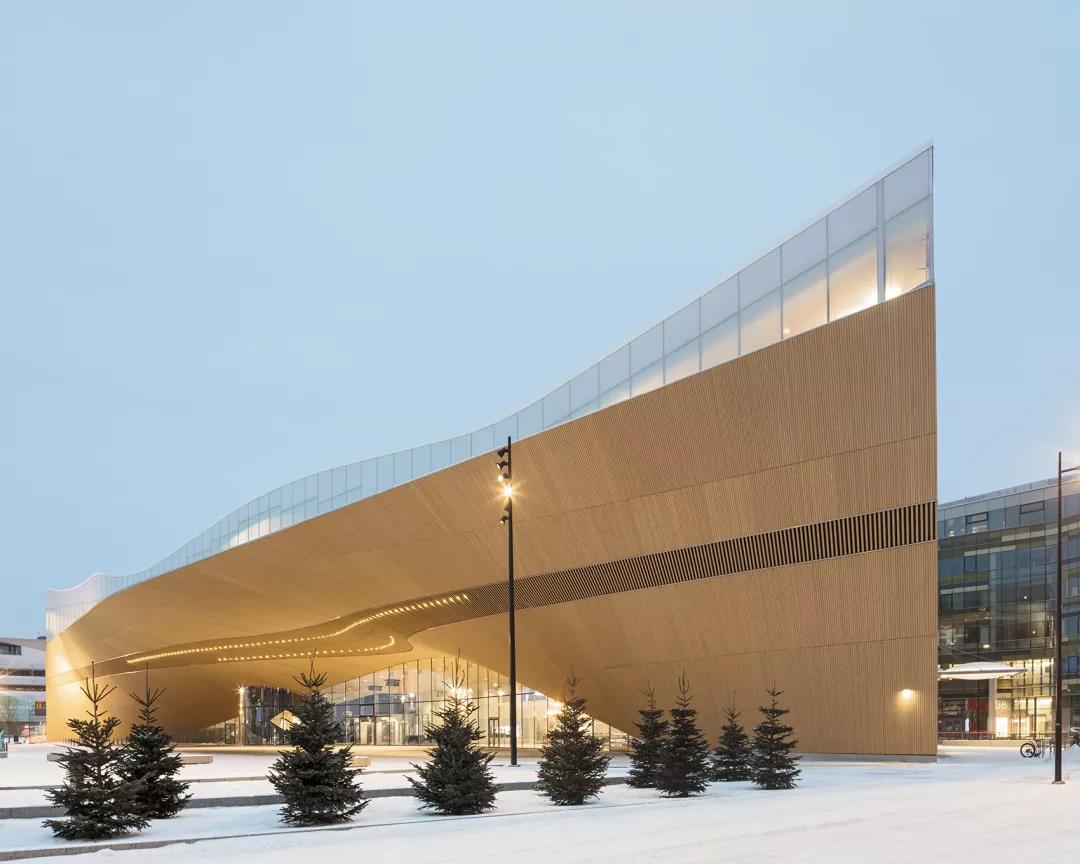

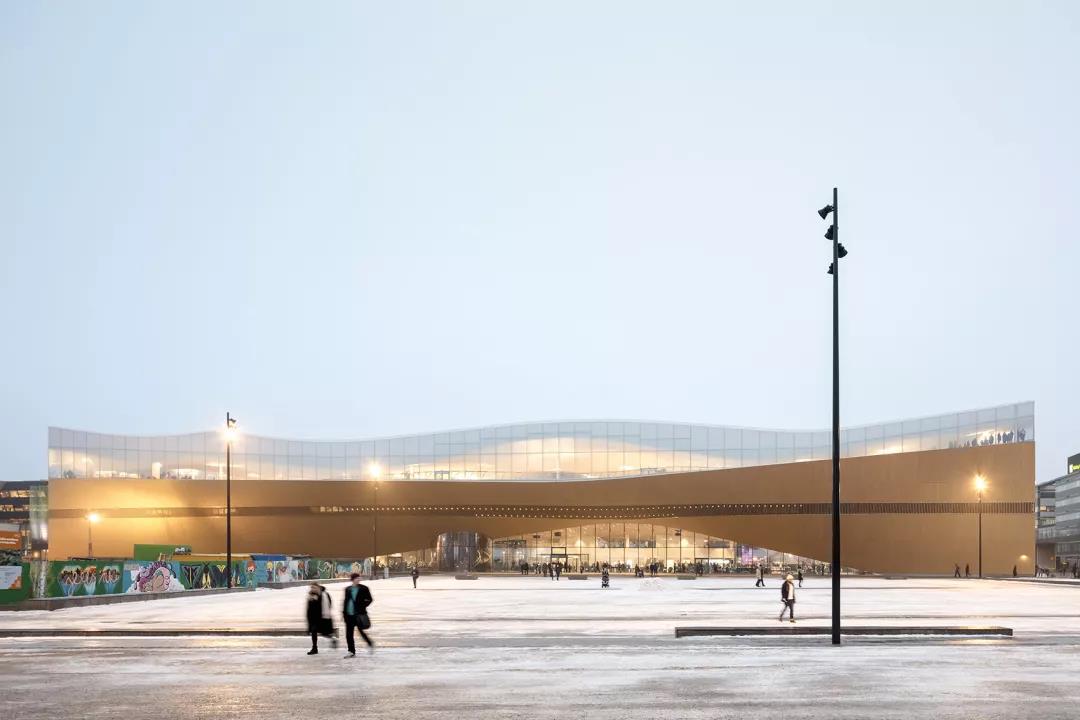

建筑西立面

從街道望向建筑

圖書館的首層空間與議會大廈對面的Kansalaistori市民廣場形成了無縫銜接。靈活的空間可用于舉辦各類小型和大型活動。



電影院和多功能廳可與開放式大廳連接為一個整體，也可以分開使用以滿足不同的活動需要。穿越首層空間即可大致了解整棟建筑的功能和服務。



首層空間與Kansalaistori市民廣場形成了無縫銜接

具有雕塑感的木制拱形元素如橋梁般延伸在首層空間上方，這一創新性的解決方案使無柱空間得以實現，并最大程度地提高了建筑的可達性和功能空間的辨識度。



具有雕塑感的木制拱形元素

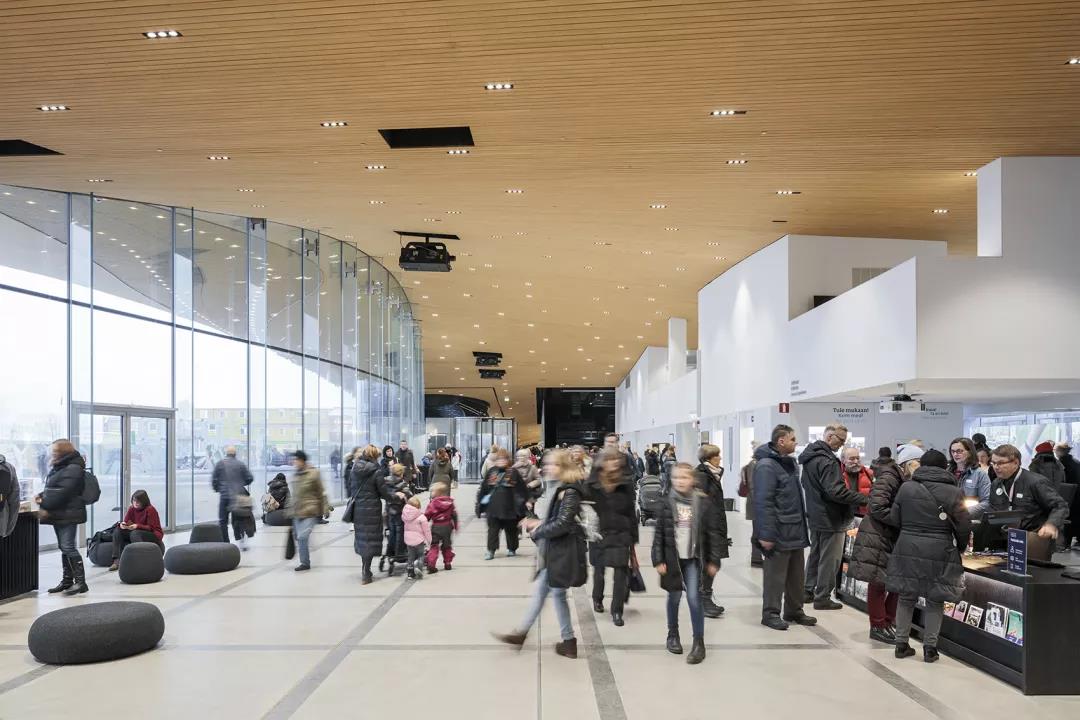

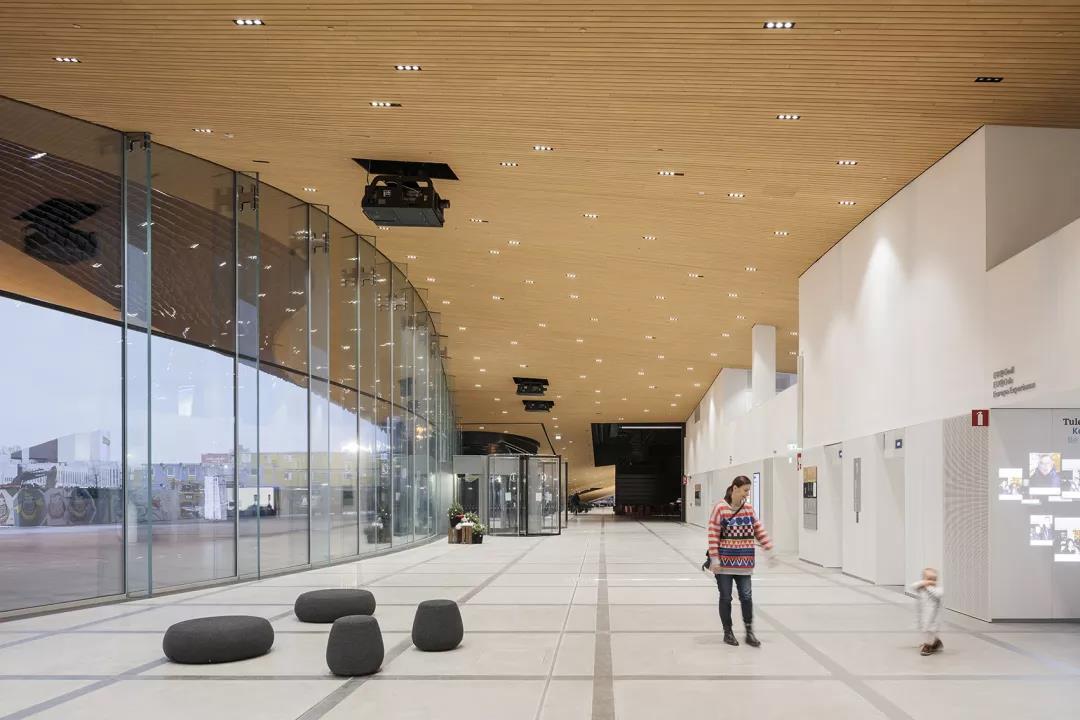

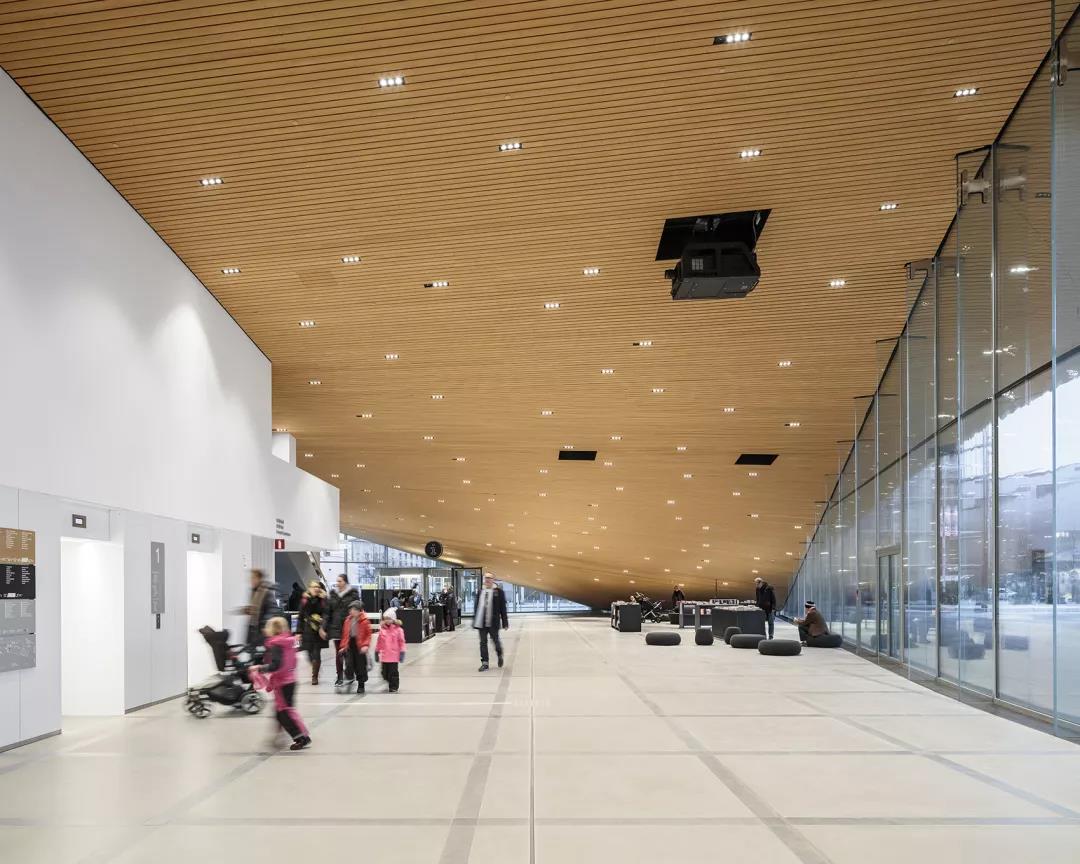

首層大廳

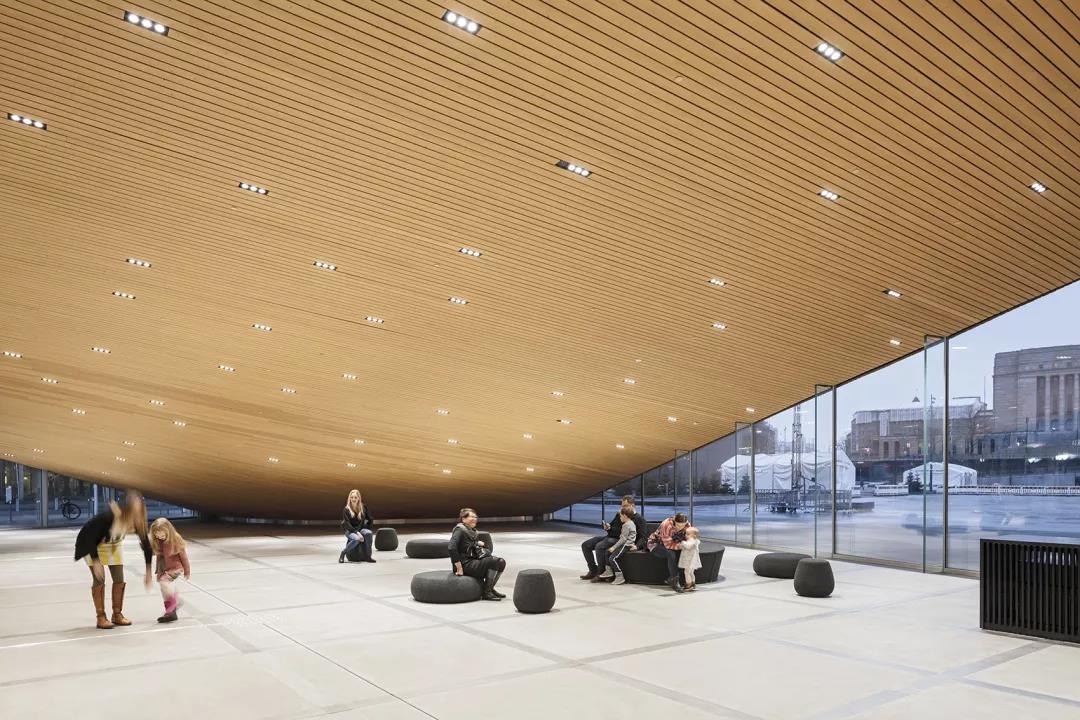

靈活的空間可用于舉辦各類小型和大型活動

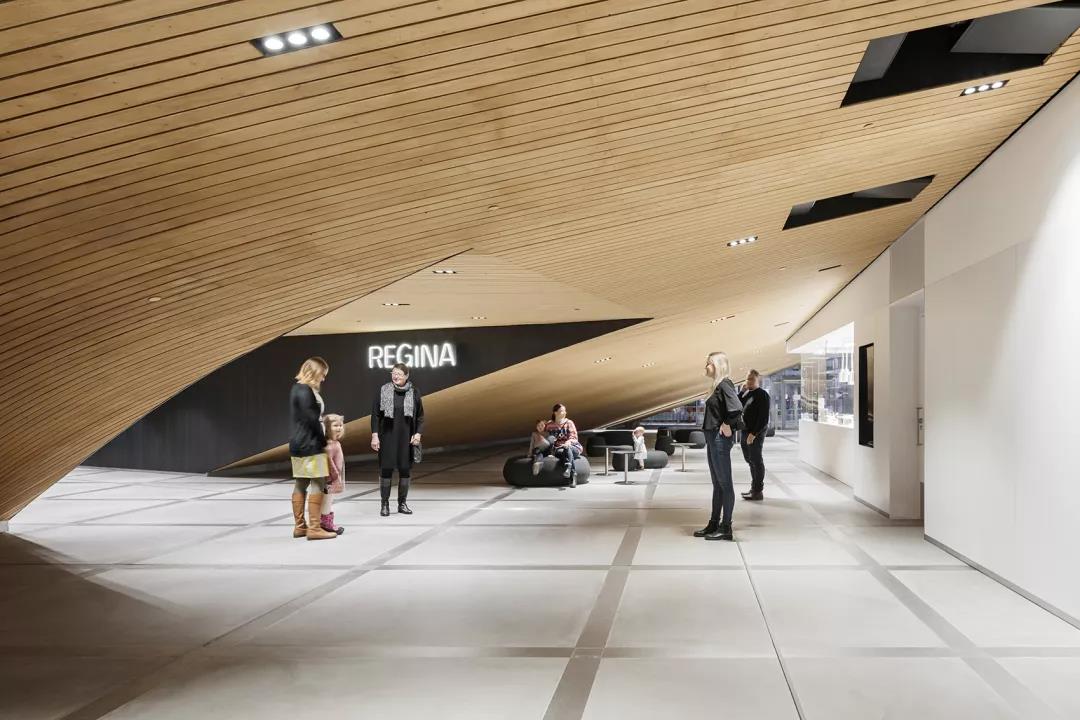

電影院外部休息空間

公共休息區

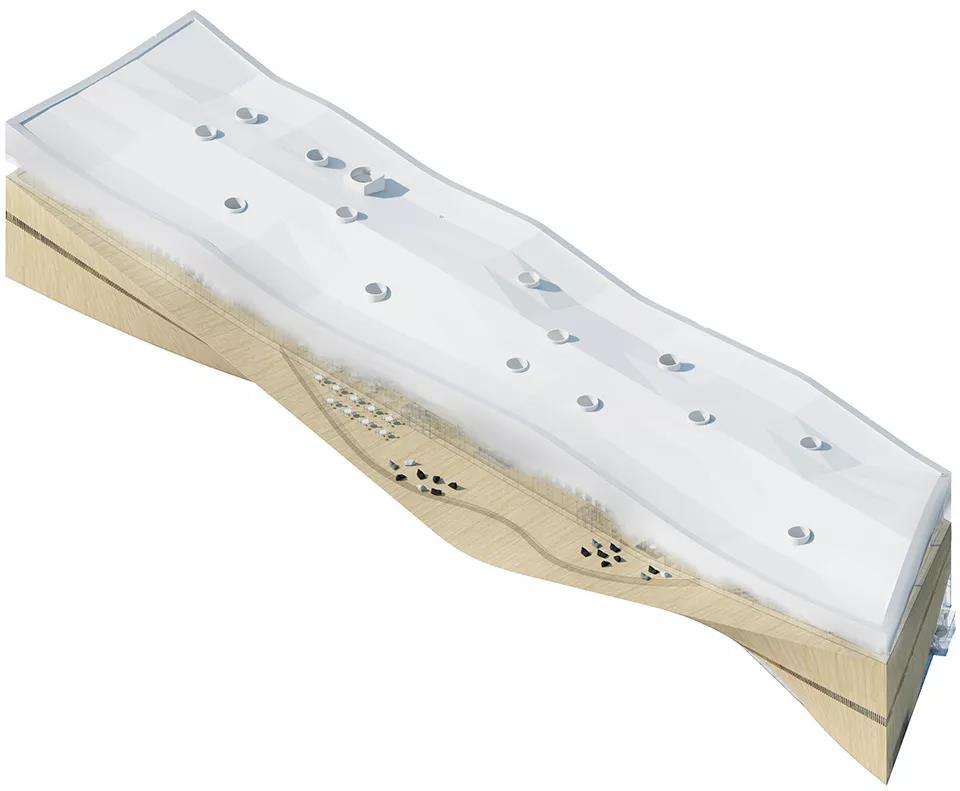

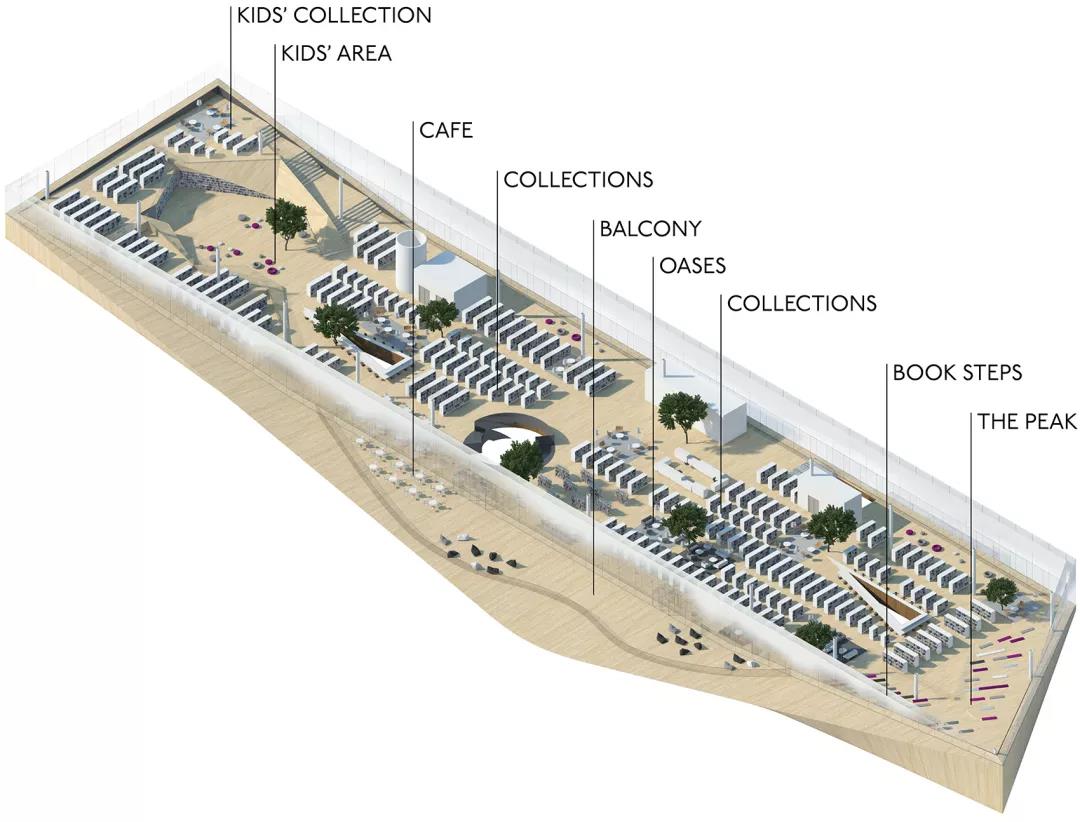

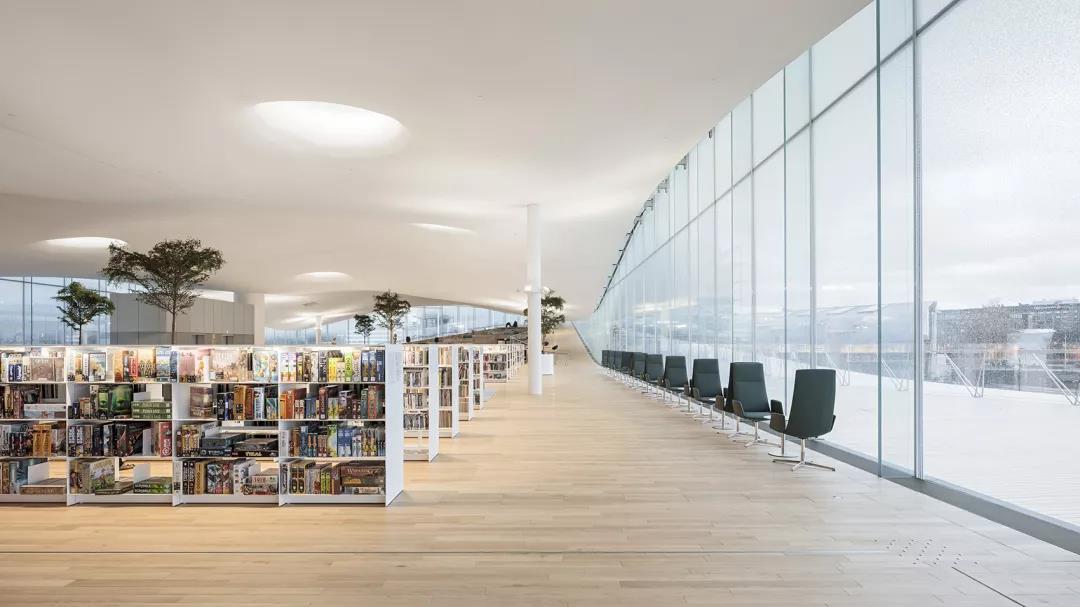

位于頂層的“圖書天堂”是一處規模宏大的開放式景觀，其頂部覆蓋以白色的天花板，猶如一朵起伏的云。

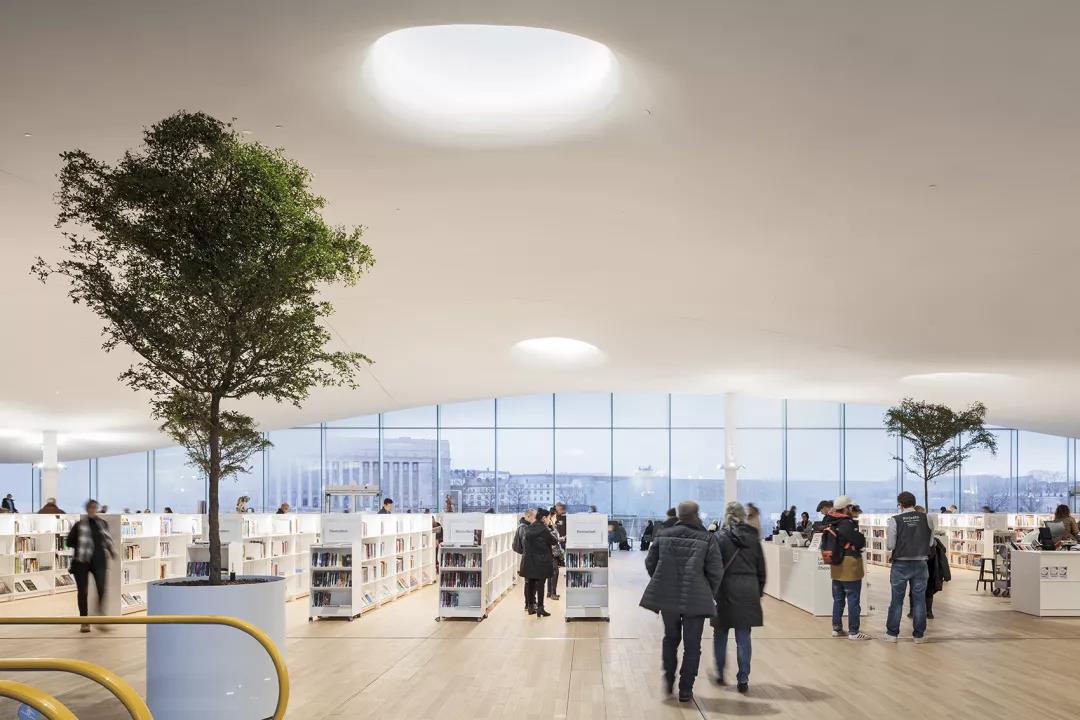

頂層的“圖書天堂”猶如一朵起伏的云

在這里，當代圖書館的強大功能與先進技術帶來的種種可能性發生了精彩的碰撞。安靜平和的氛圍使來訪者能夠沉下心來進行閱讀、學習、思考和放松。樓層的高度更帶來360度無阻礙的城市視野。

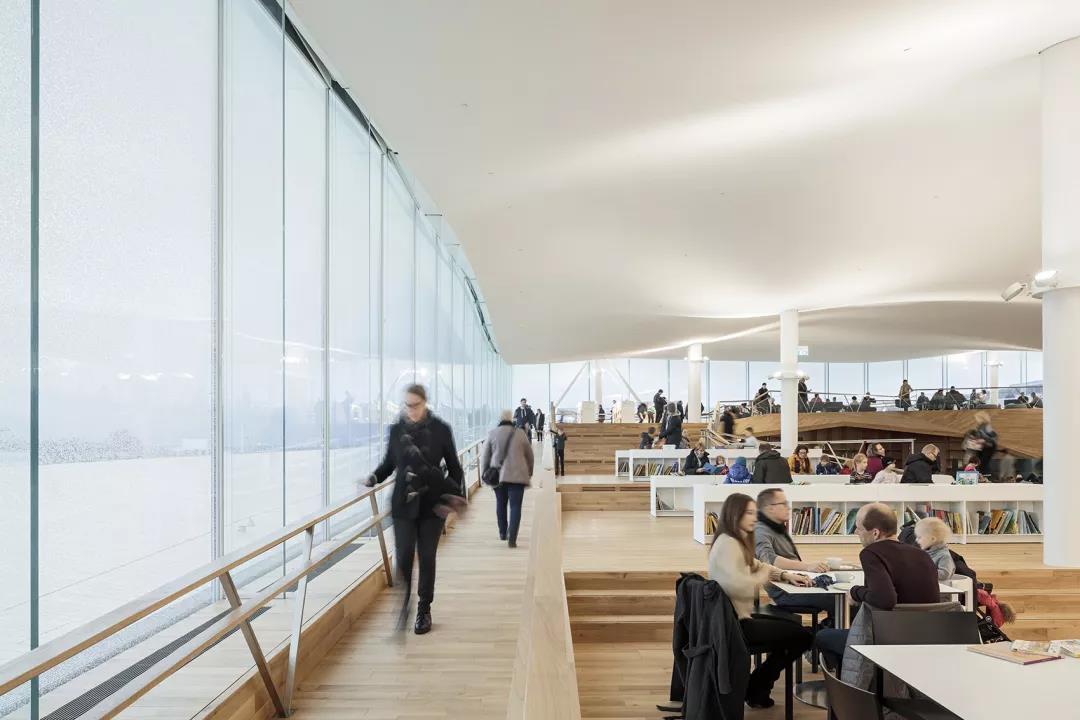

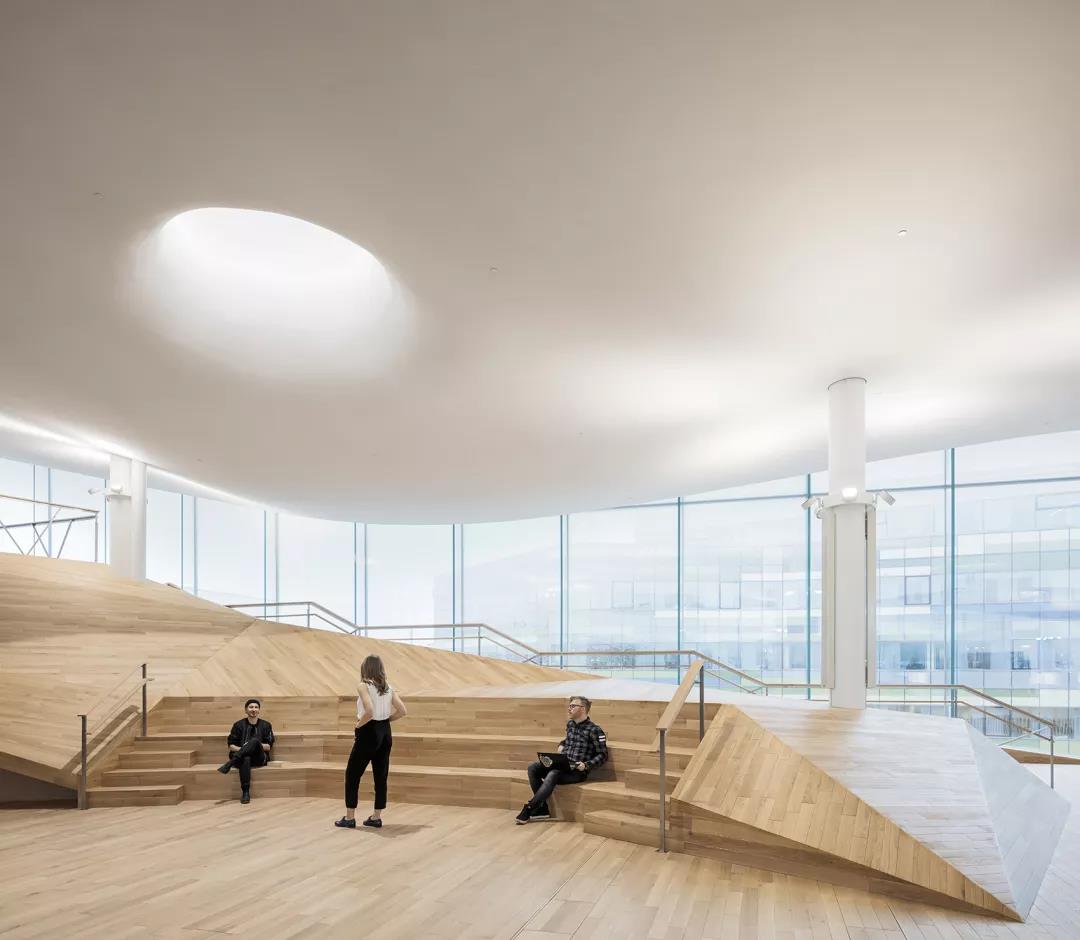

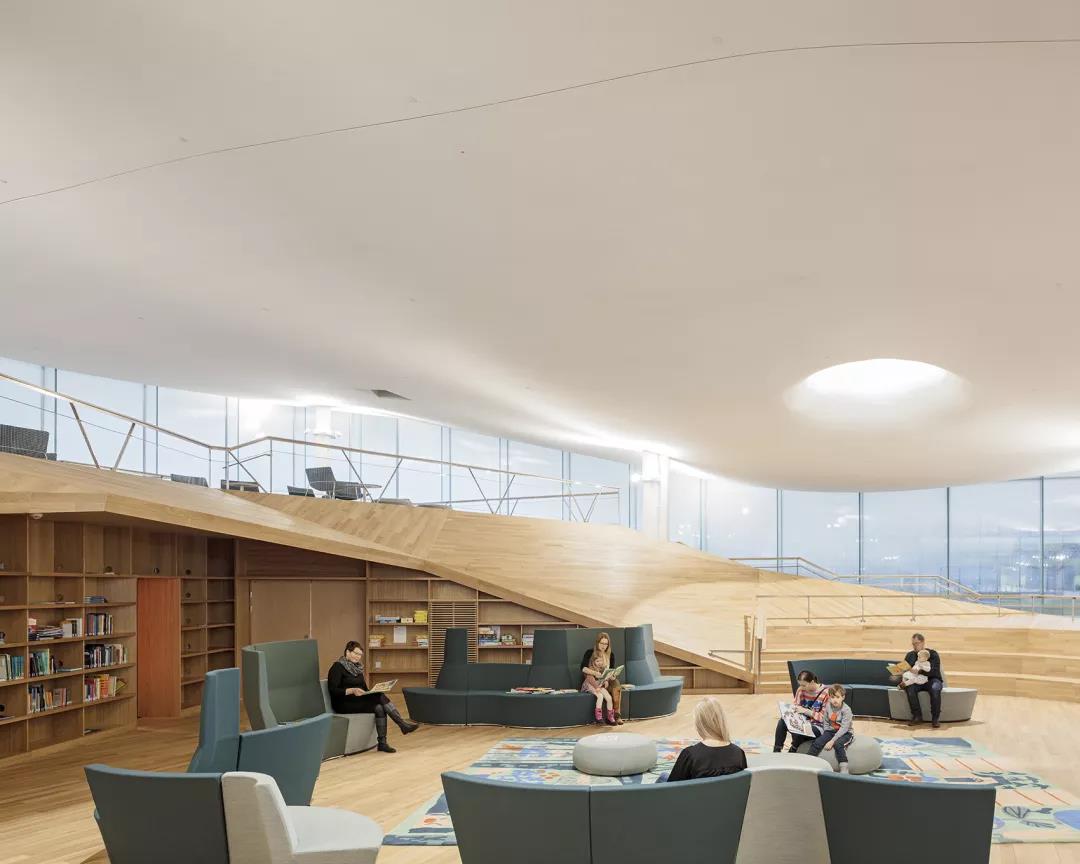

安靜平和的氛圍使來訪者能夠沉下心來進行閱讀、學習、思考和放松



中央閱讀區

細部

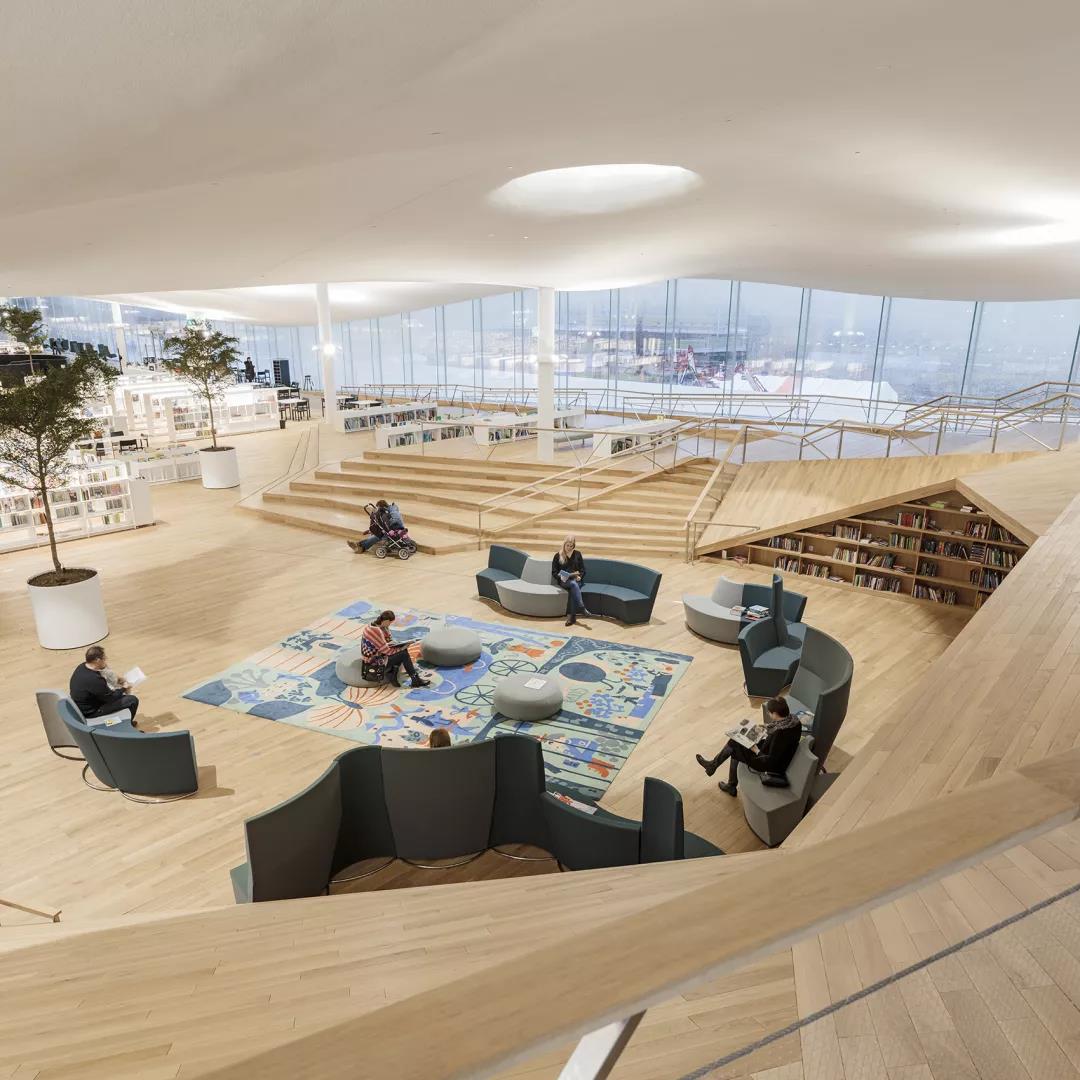

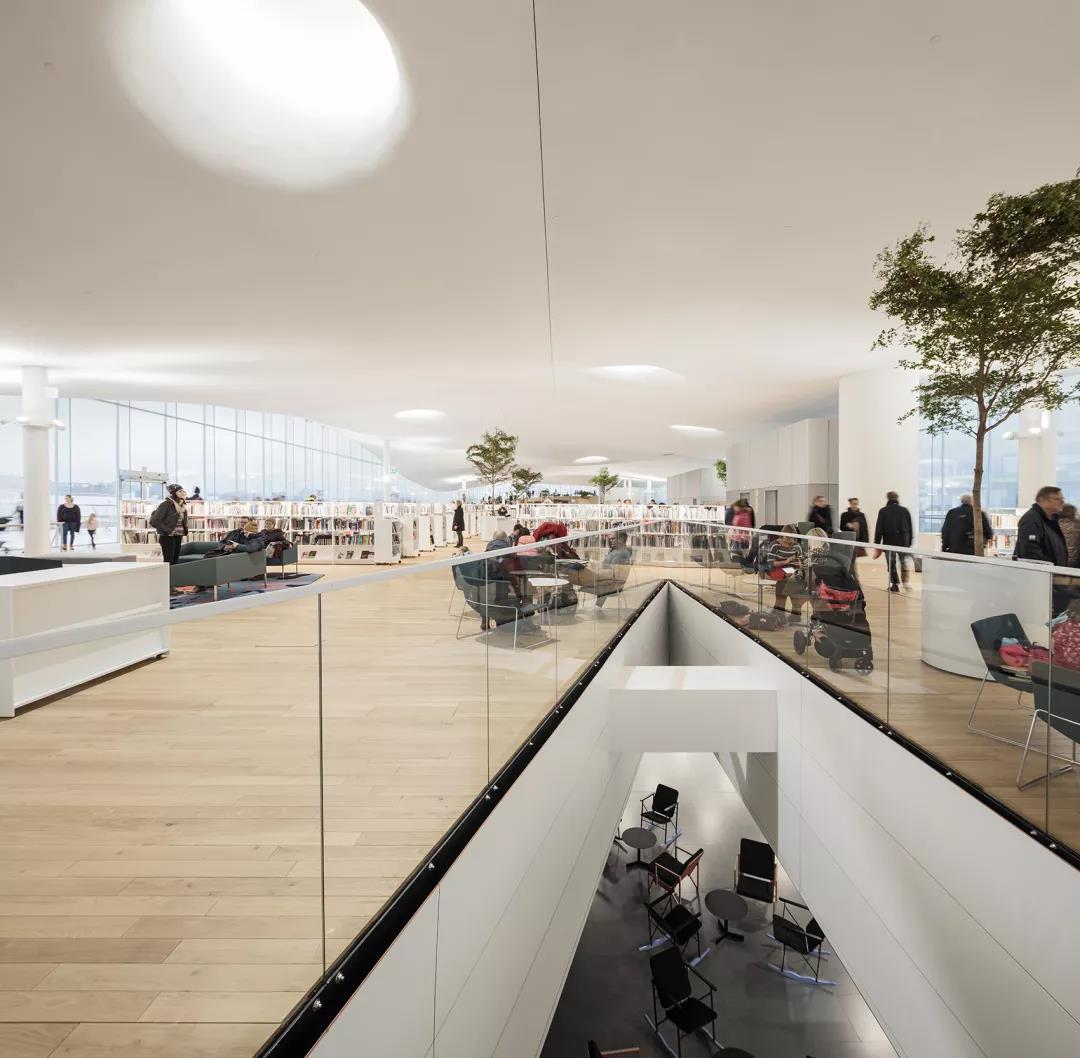

從頂層俯瞰中間層

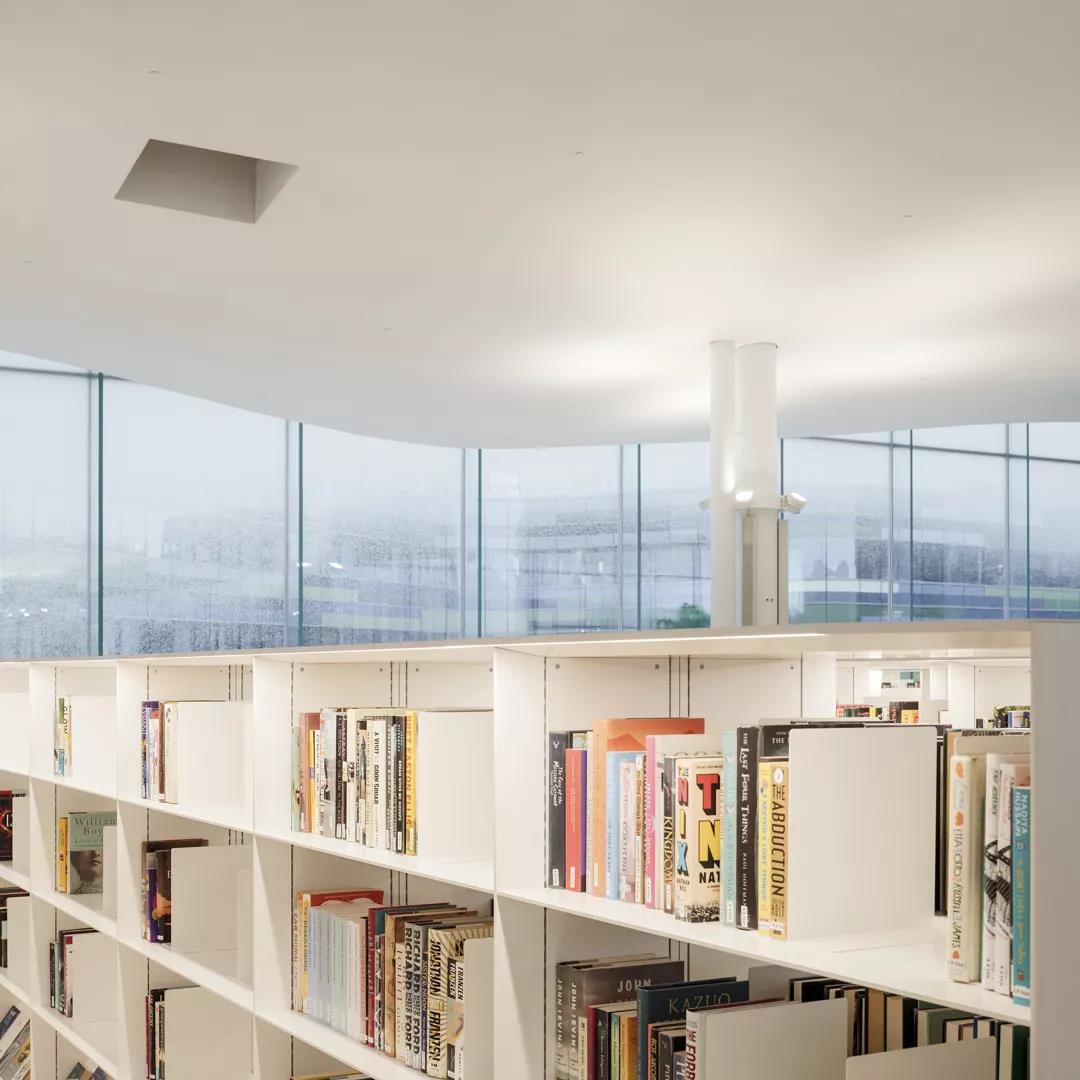

書架細部

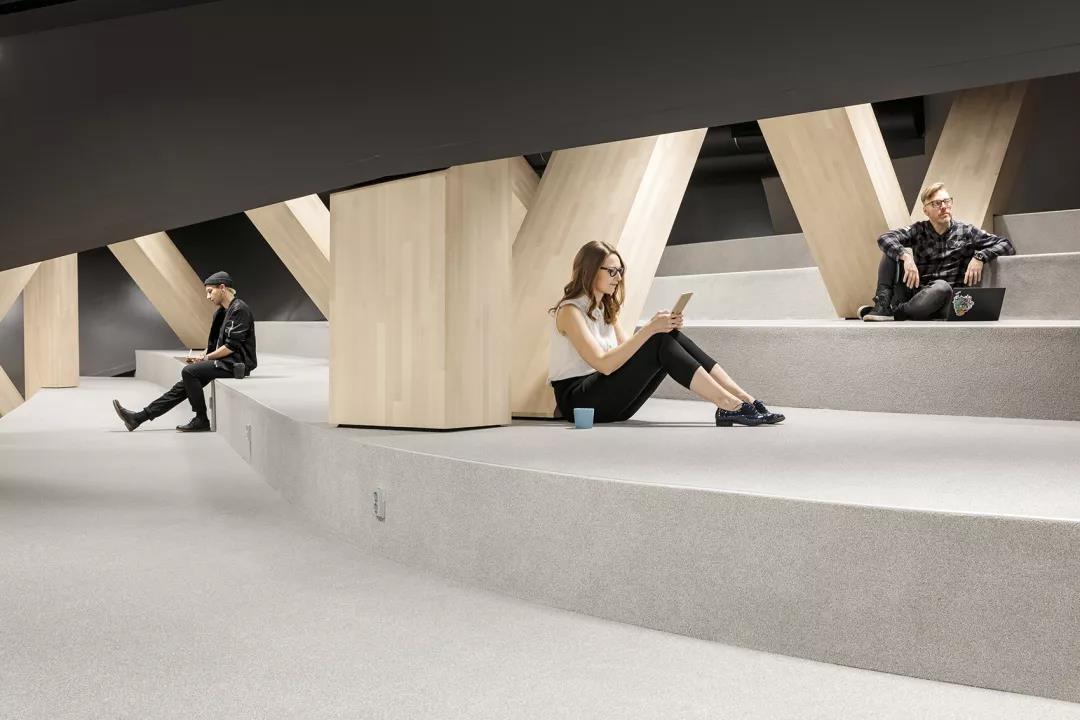

在中間的“閣樓”層，用于支撐頂部橋梁的桁架之間形成了一系列靈活且不規則的空間。這些封閉式的空間可以同時滿足安靜和嘈雜的活動需要。位于中央的階梯座位則呼應了建筑西立面起伏的懸臂體量。

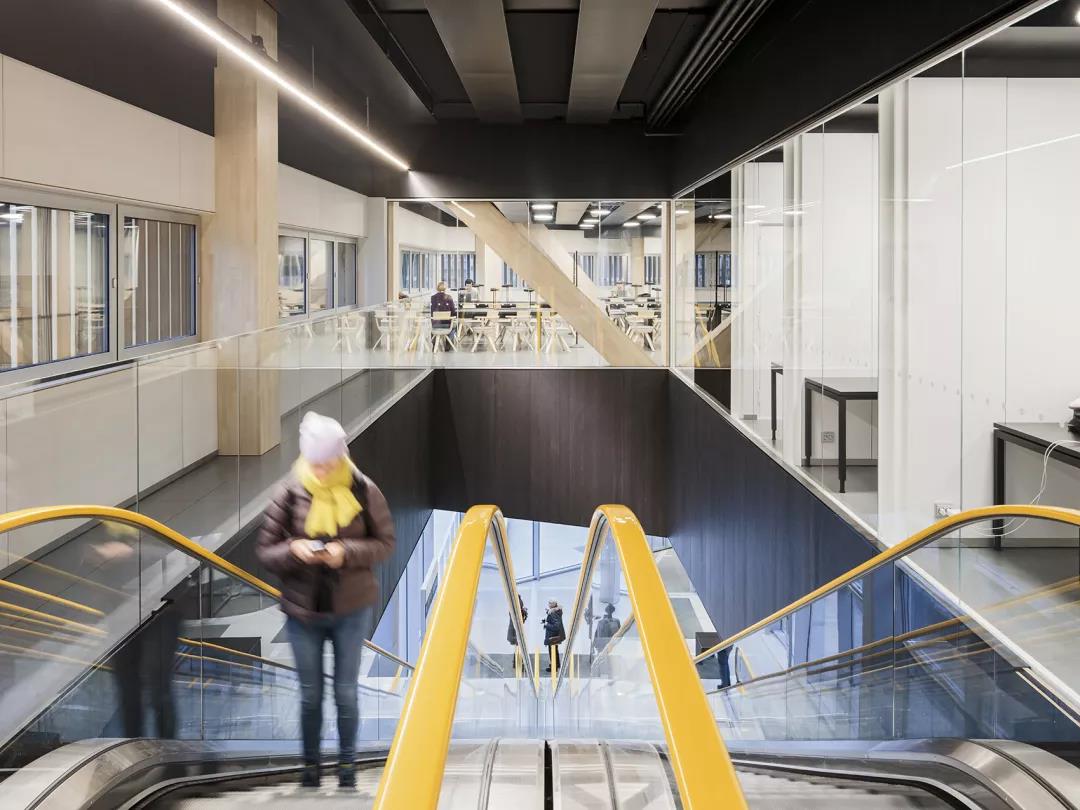

從首層通向中間的“閣樓”層

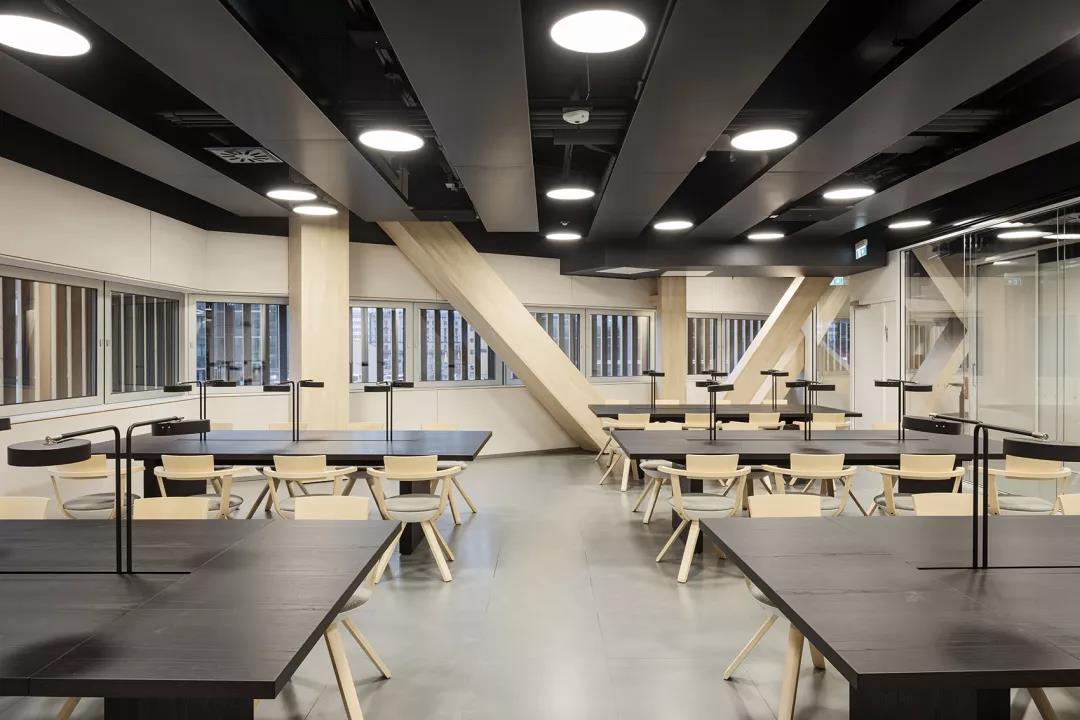

封閉式的空間可以同時滿足安靜和嘈雜的活動需要

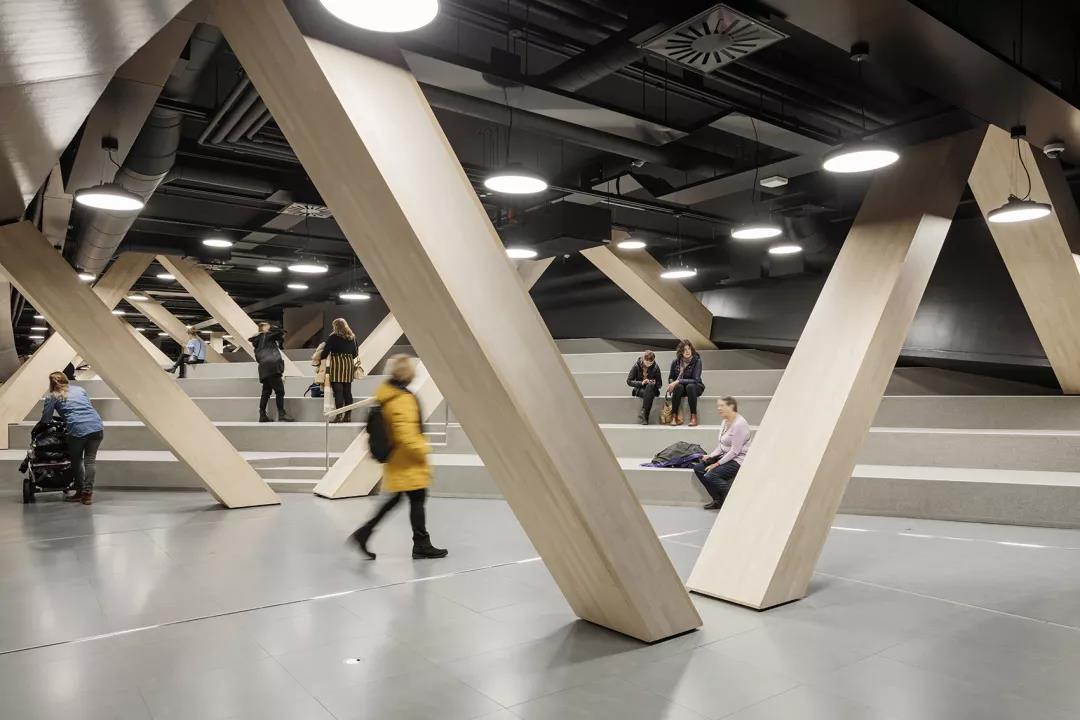

用于支撐頂部橋梁的桁架之間形成了一系列靈活且不規則的空間

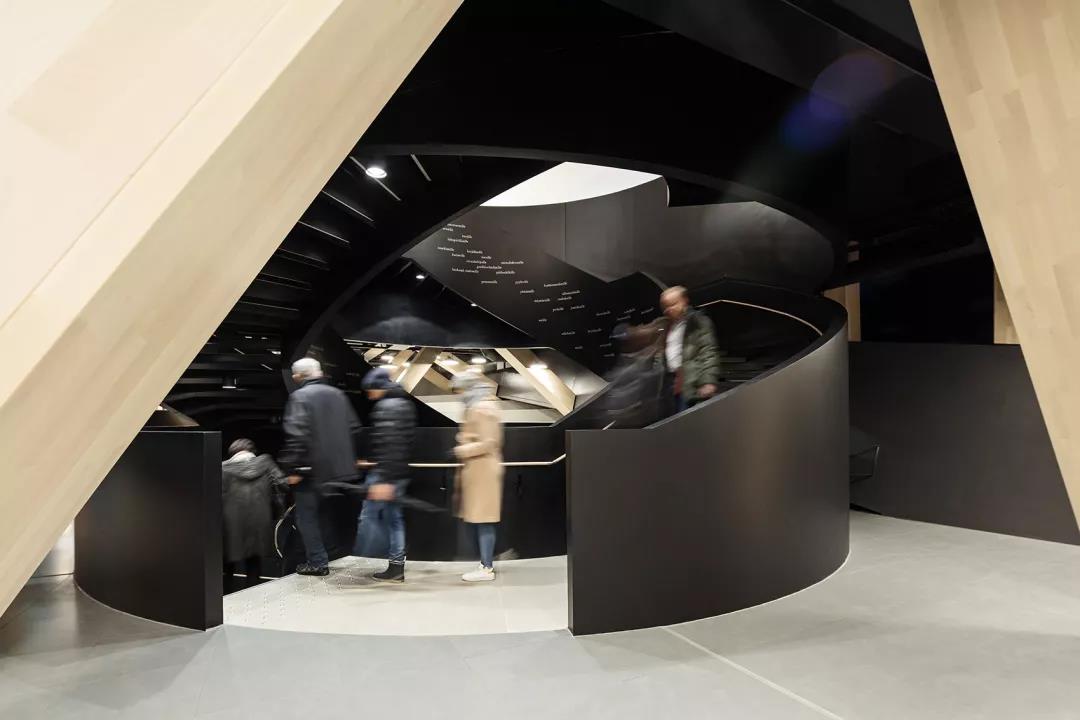

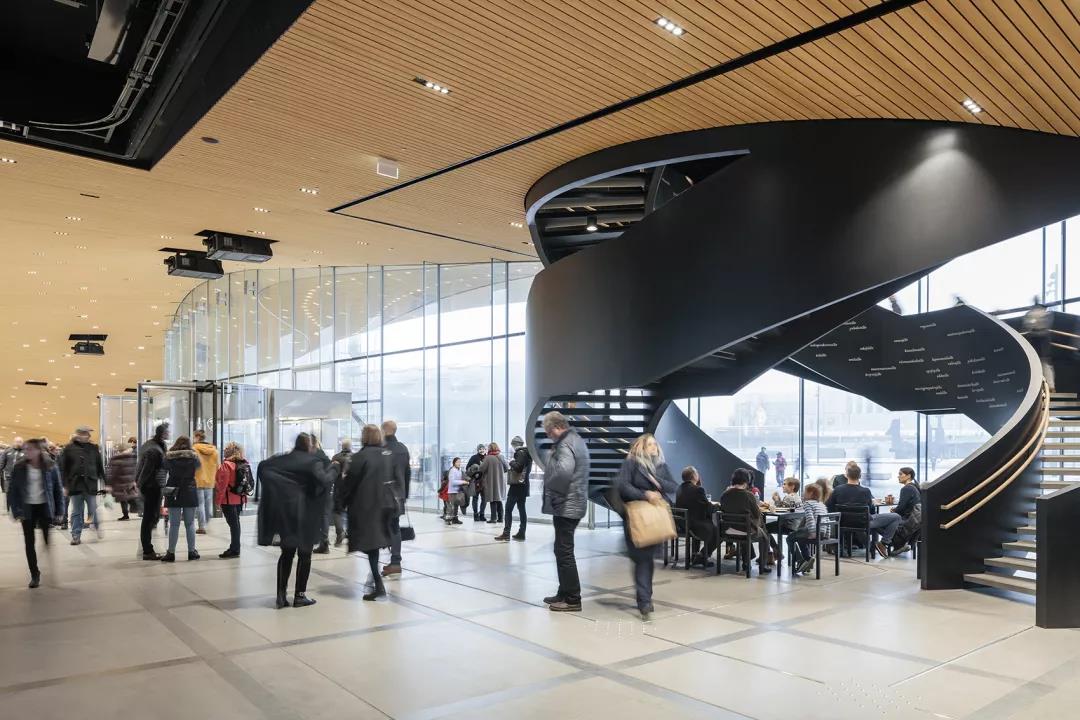

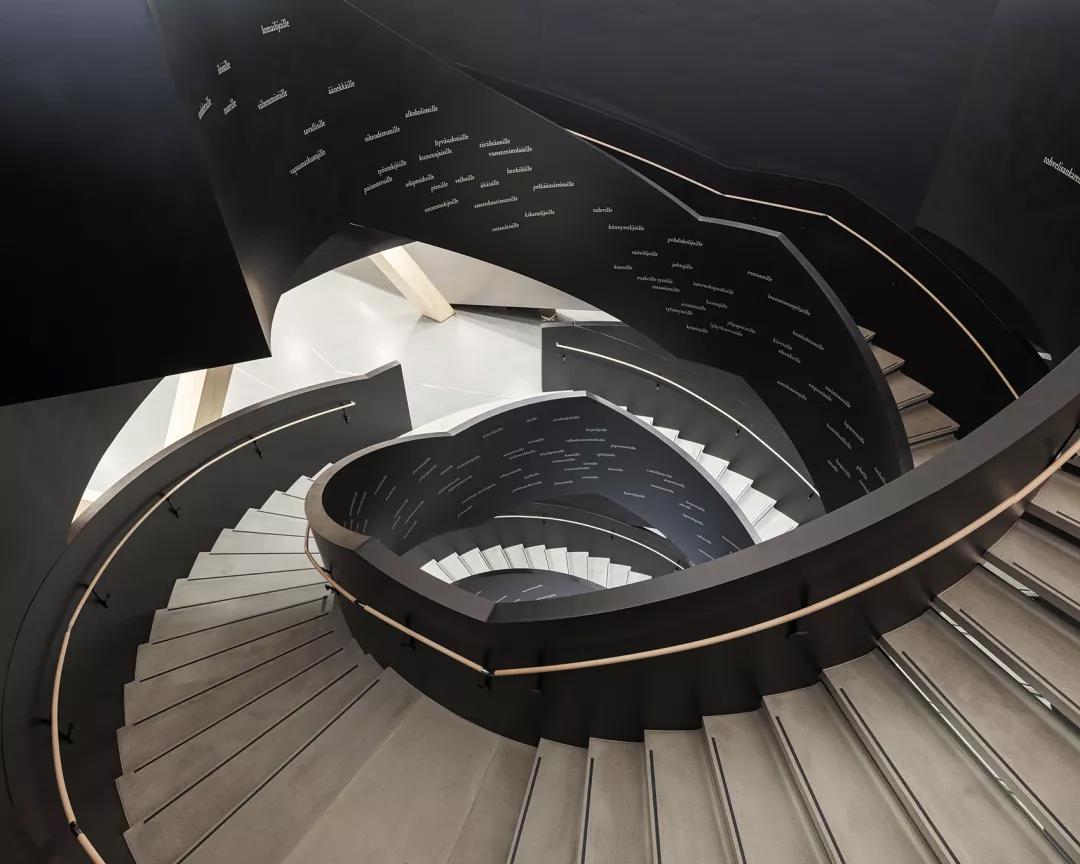

螺旋樓梯

通過直接敞開于周圍的城市景觀并消解室內外區域的界限，圖書館與T??l?nlahti區形成了緊密的連接，首層大廳和裝有玻璃幕墻的多功能廳則成為了室外空間的一種延伸。



拱形的木制體量在朝向市民廣場的入口上方形成一個巨大的頂篷，在帶來有頂室外空間的同時，也將地面餐廳等功能空間擴展至廣場上。



位于頂篷頂端的大型公共平臺使可利用的戶外空間面積增加了一倍，同時為圖書館的來訪者們提供了游玩、聚會和觀賞城市風景的好去處。

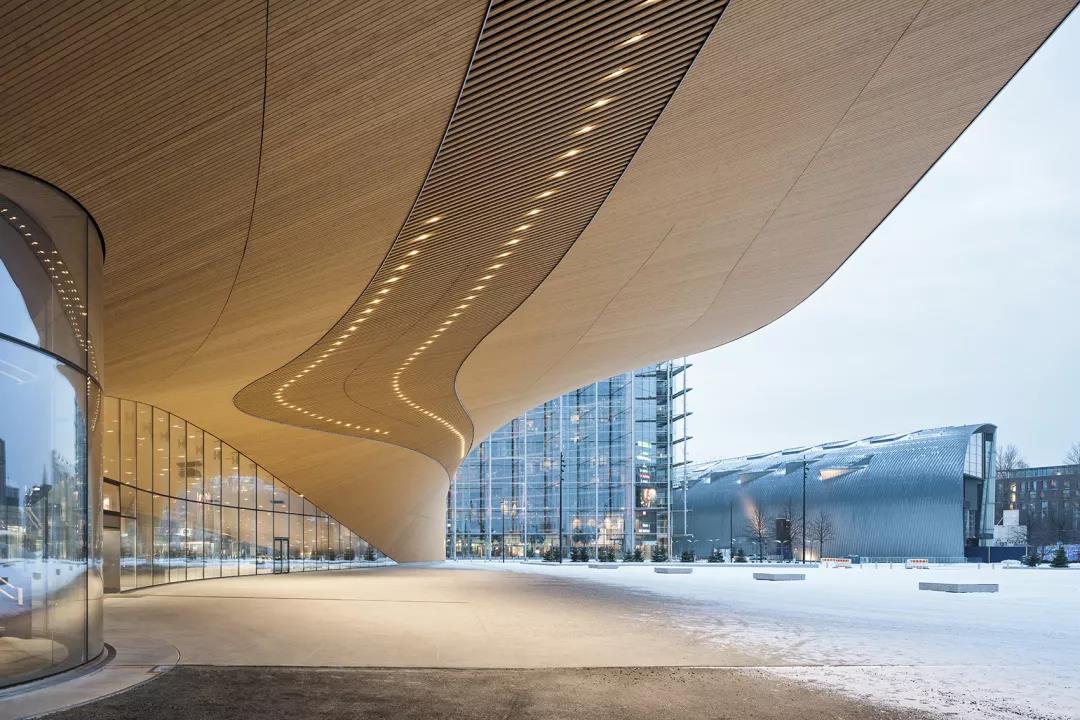

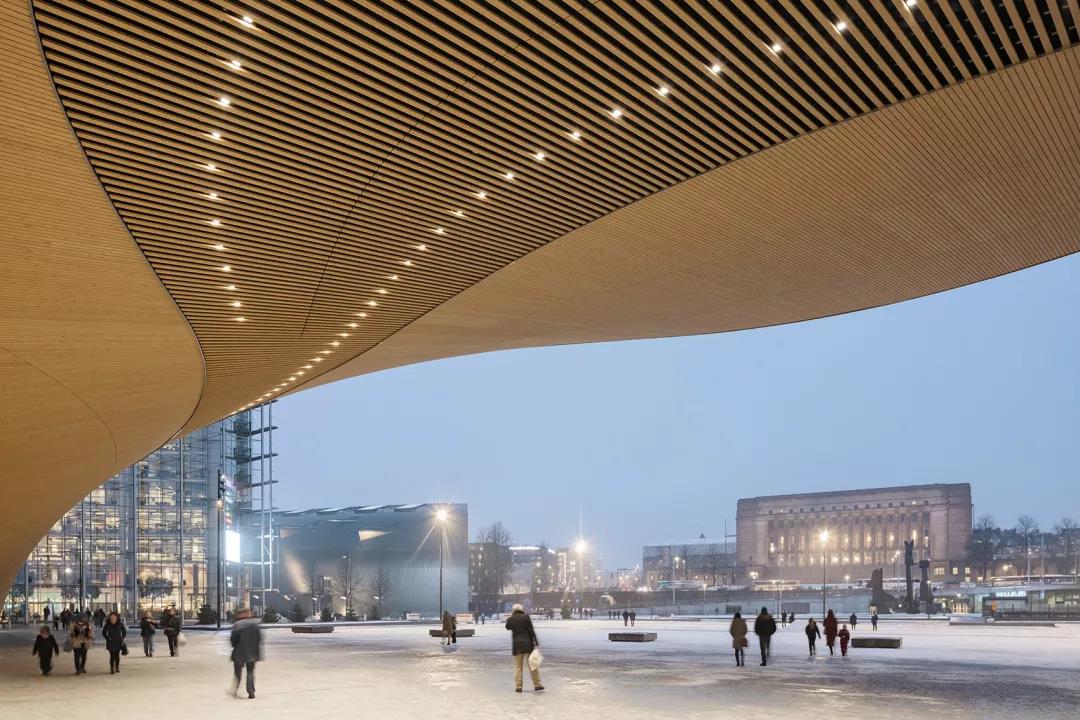

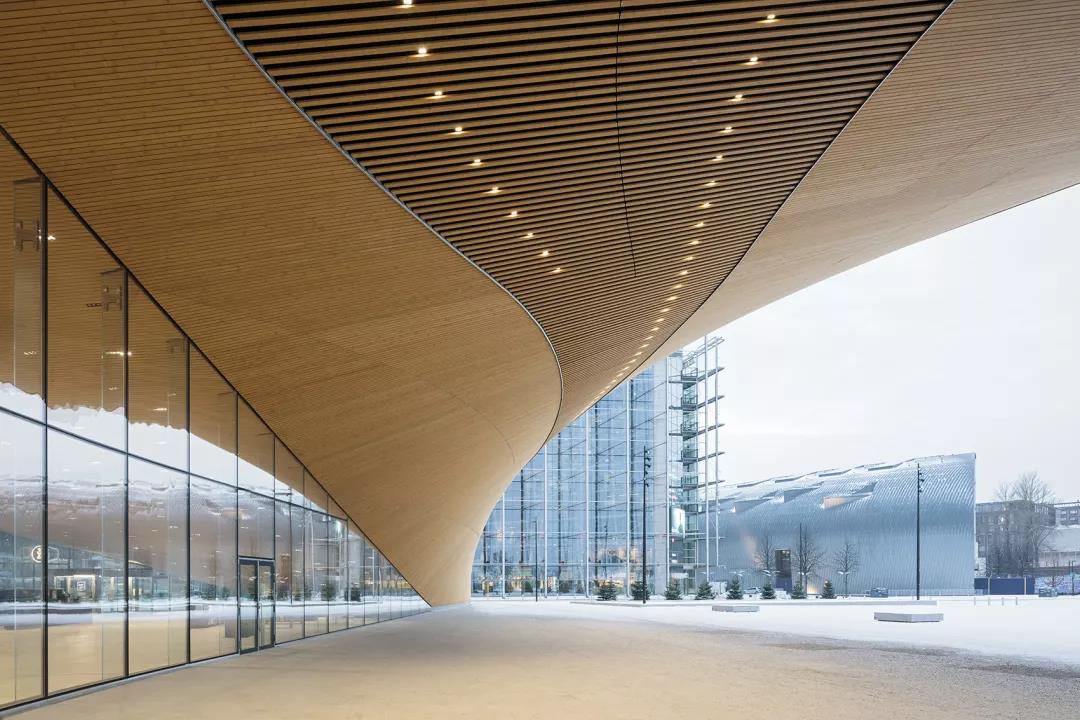

拱形的木制體量在朝向市民廣場的入口上方形成一個巨大的頂篷

圖書館大樓設有3個公共入口：南面的入口主要服務于來自中央火車站方向的人群；西面的入口與市民廣場相連，由伸出的天蓬提供遮蔽；位于東北角的入口則服務于家庭圖書館和電影院的訪客。



設備和后勤空間位于地下層。行政辦公室和倉庫盡可能地遠離公共樓層，從而最大化地加強圖書館的開放性和可達性。

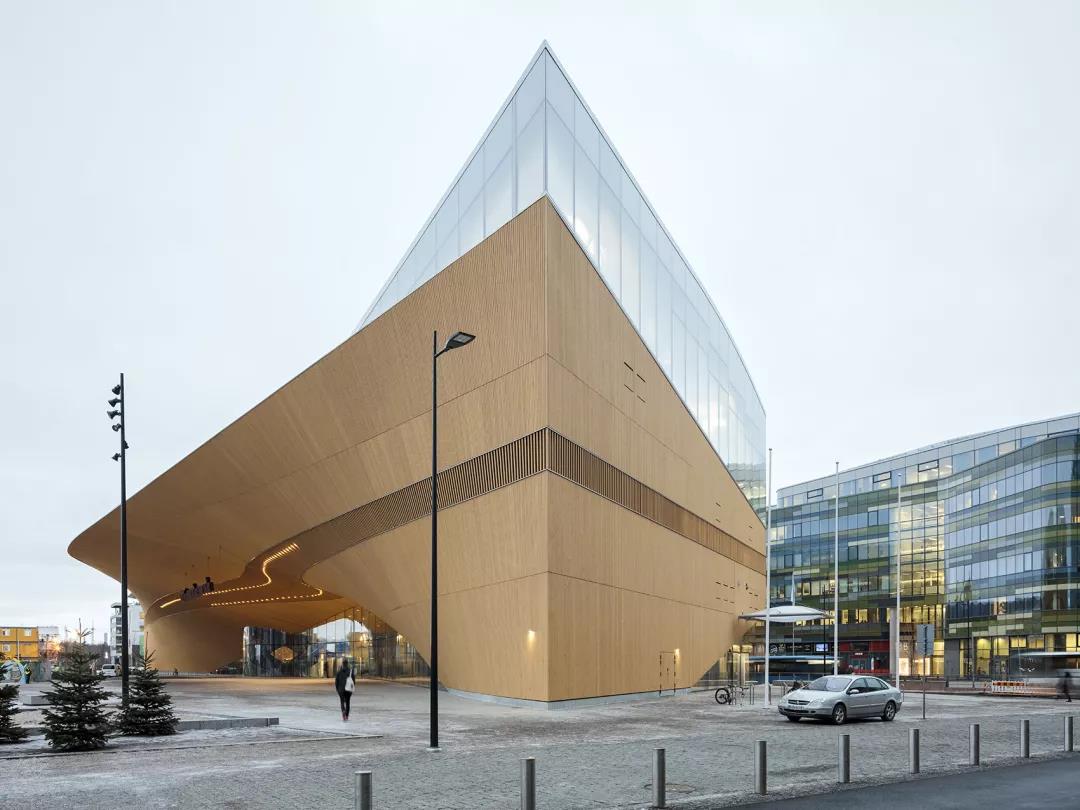

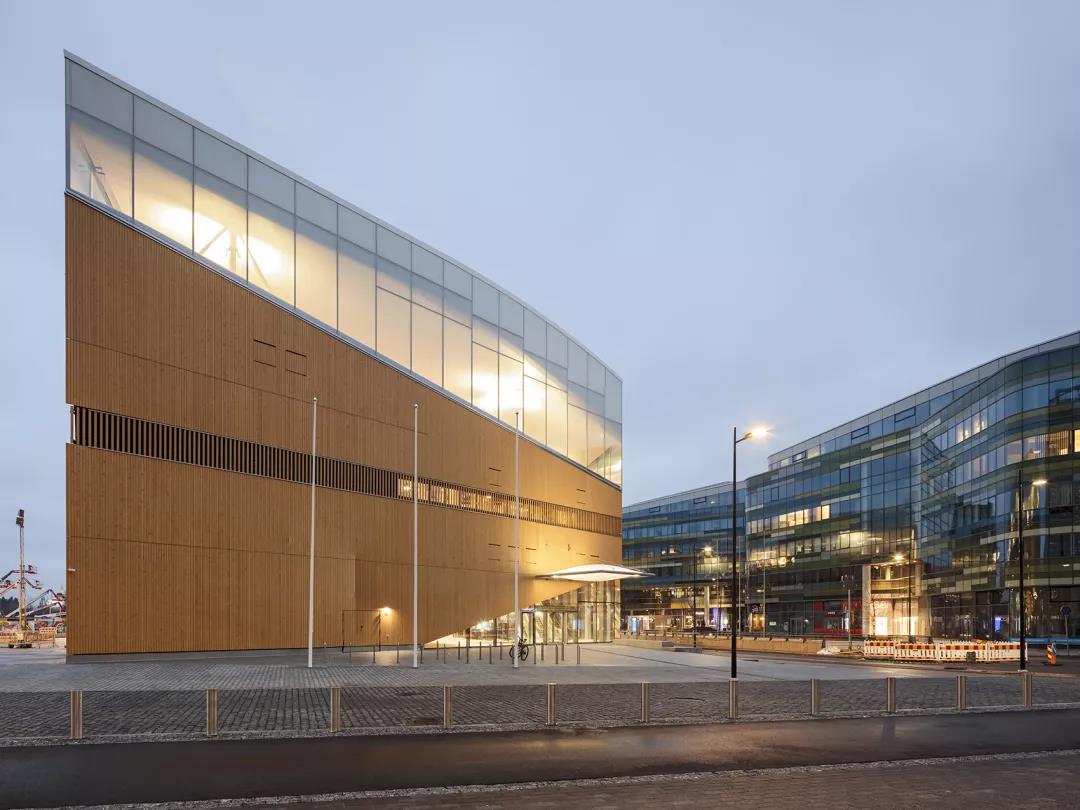

從西南方向望向圖書館入口

在芬蘭，圖書館是法定運營的公共設施，因此赫爾辛基圖書館的基本服務均向公眾免費開放。



新的圖書館將站在城市圖書館體系的最前沿，為市民提供廣泛的服務（例如大量的休息空間等），并為赫爾辛基信息中心、Europa Experience信息中心以及由國家視聽學院創立的Kino Regina影院提供輔助支持。



圖書館每周7天向市民開放。新的圖書館不僅是赫爾辛基大都市區規模最大的圖書館，同時也將成為當地最受歡迎的目的地和公共空間。圖書館預計每日接待1萬名訪客，年訪問量將達到250萬人次。



圖書館每周7天向市民開放

新的圖書館將使城市環境變得更加多樣化，并為所有年齡段的使用者提供活動體驗，使人們可以在同一座建筑中共度美好時光。



作為商業性的公共空間，圖書館還將充當赫爾辛基本地居民的“大客廳”，同時作為工作和學習空間使用。這樣一來，圖書館的用戶也將從被動的媒介使用者轉變為主動的參與者和內容生產者。

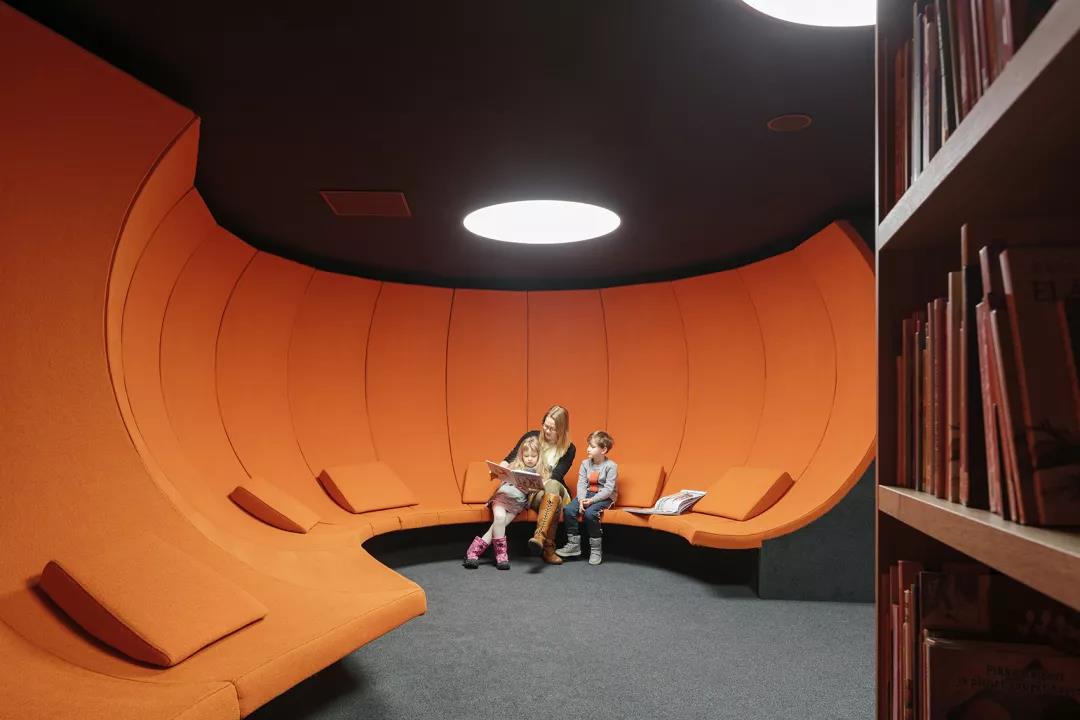

家庭閱讀室

技術細節

設計概念以三個獨立的公共樓層為基礎，通過在首層空間上方置入跨度超過100米的不對稱橋梁結構而得以實現。該橋梁結構由鋼桁架和鋼梁構成，并由兩個巨大的拱形鋼結構提供支撐，其外部包覆以鋼筋混凝土張力板。



這一創新性的結構方案能夠在構建無柱內部空間的同時，為地下公路隧道的修建提供可能。二級鋼制桁架為懸挑的陽臺和從屋頂延伸的不對稱頂篷提供了支撐，成為一個能夠適應永久和臨時功能需要的獨特結構。

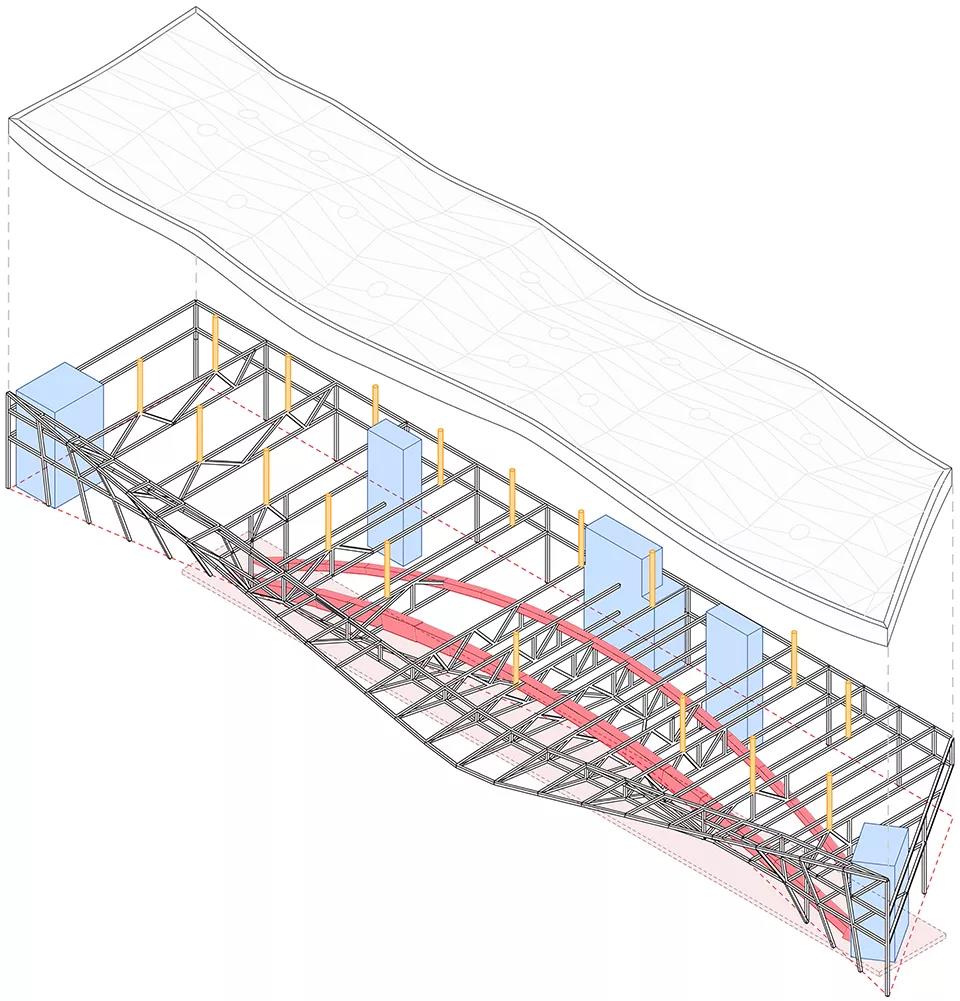

結構軸測圖

建筑采用當地材料建造，并充分考慮了當地的氣候條件。木制立面由預制單元構成。33毫米厚的優質芬蘭云杉木被用于外墻飾面。項目團隊還特別為木材的切割和加工開發了新的評級和質量控制系統。



形態復雜的曲面是借助參數化3D設計工具得以生成并達到預期的精度。立面的質感和色澤將隨著時間的推移而變得愈發細膩和富有深度。



立面的質感和色澤將隨著時間的推移而變得愈發細膩和富有深度



建筑外墻結構的設計遵循了團隊既定的被動式設計目標。對幕墻性能的深入分析為環保型的解決方案提供了有用的信息，使設計團隊能夠最大程度地降低對機械性環境控制系統的需要。



玻璃幕墻為公共區域帶來充足的自然光，減少了人工照明的使用，從而使室內空間的質量得到提升。精心規劃的布局為空間賦予了更大的靈活性。所以有的公共樓層都配有活動地板系統，使建筑在150年的預期壽命內能夠靈活地進行調整和更新。

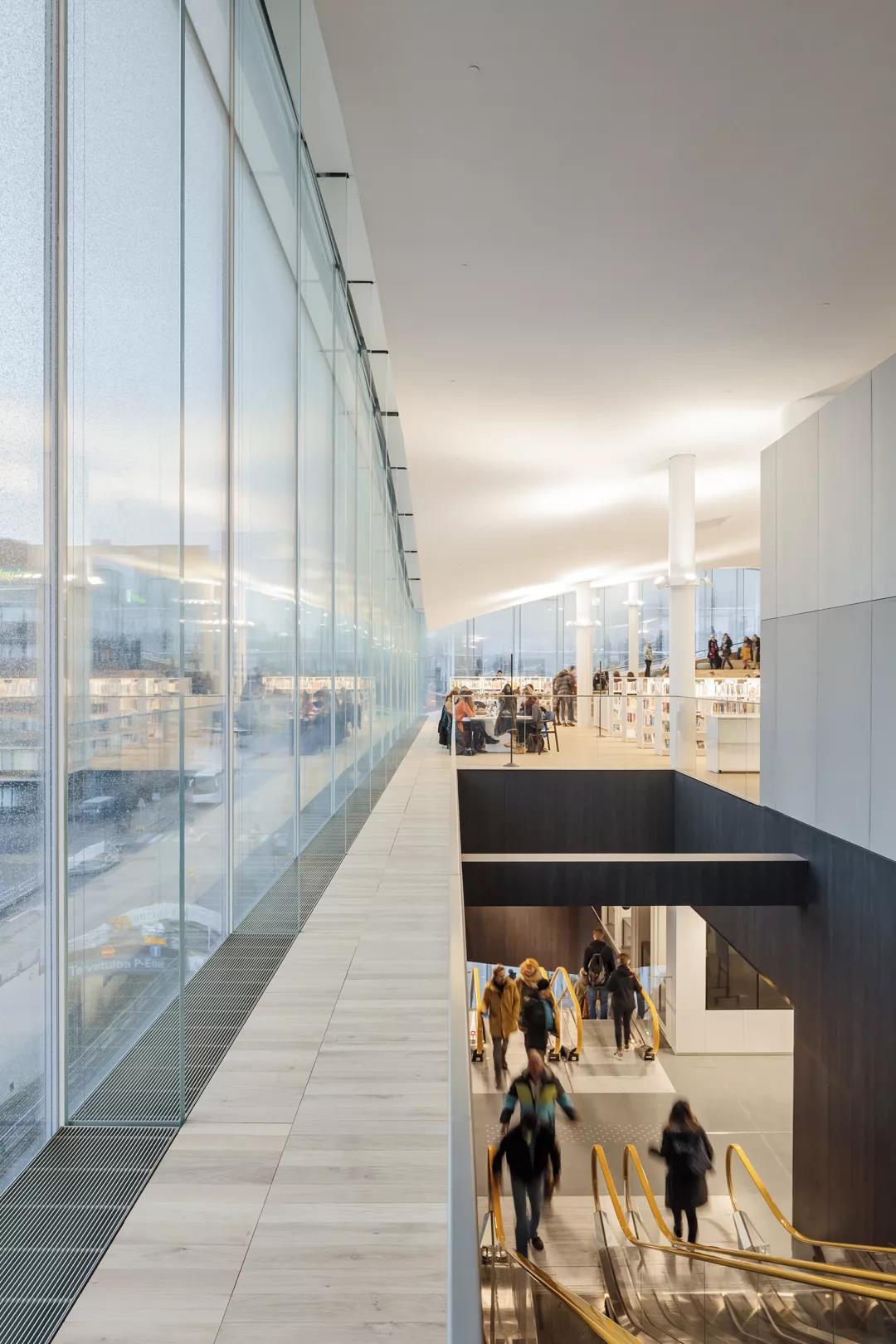

玻璃幕墻為公共區域帶來充足的自然光



圖書館建筑擁有卓越的節能表現，其能耗水平接近零能耗建筑（nZEB）的標準。優異的節能性要歸功于高效的基礎設備系統。



廣場夜景



木制元素的應用（如建筑外部的木制飾面）也為建筑賦予了材料上的高效性。建筑信息模型工具被應用到建筑設計、施工設計和設計兼容度的分析當中，并將在未來被用于建筑的保養和維護。

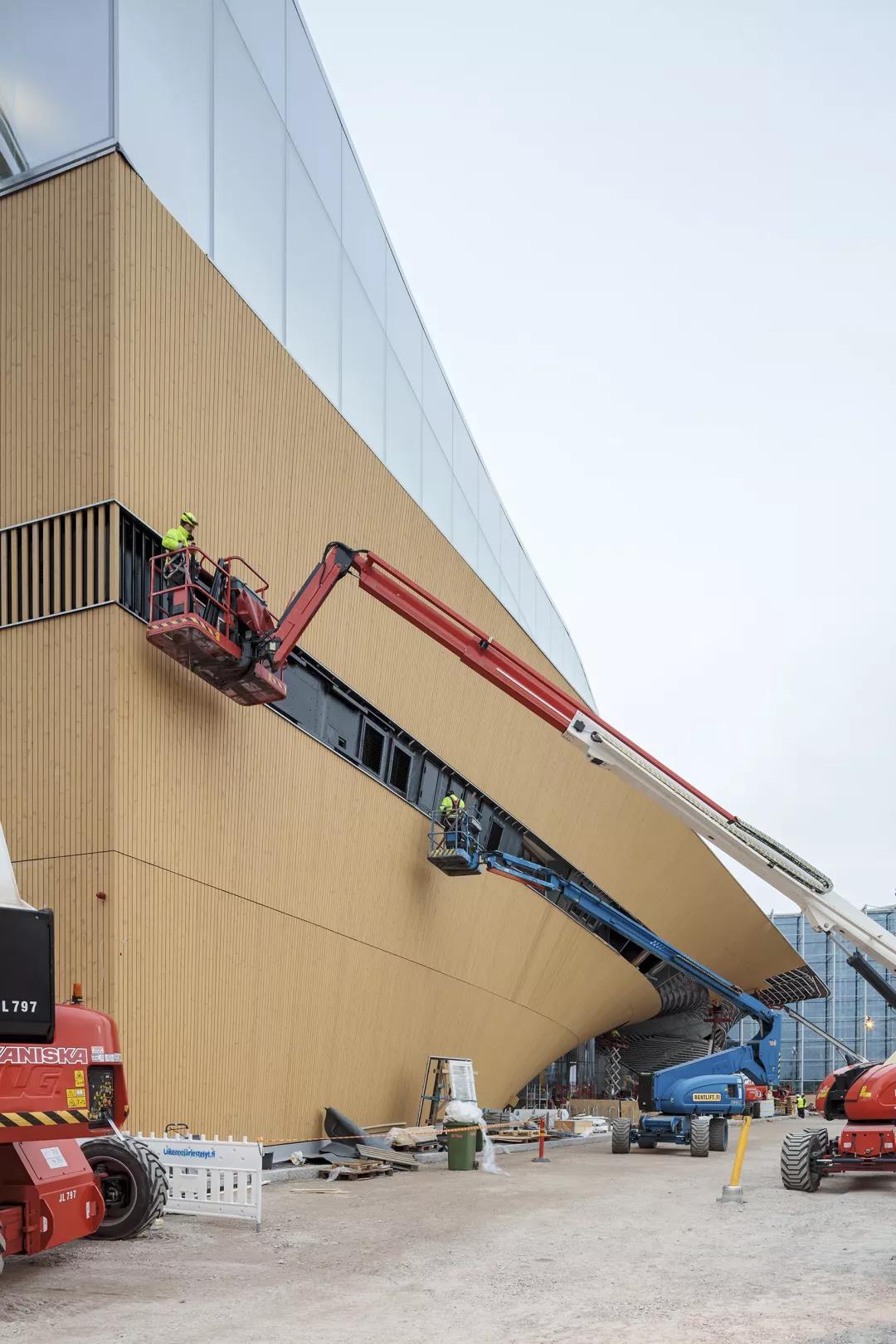

施工現場



項目圖紙

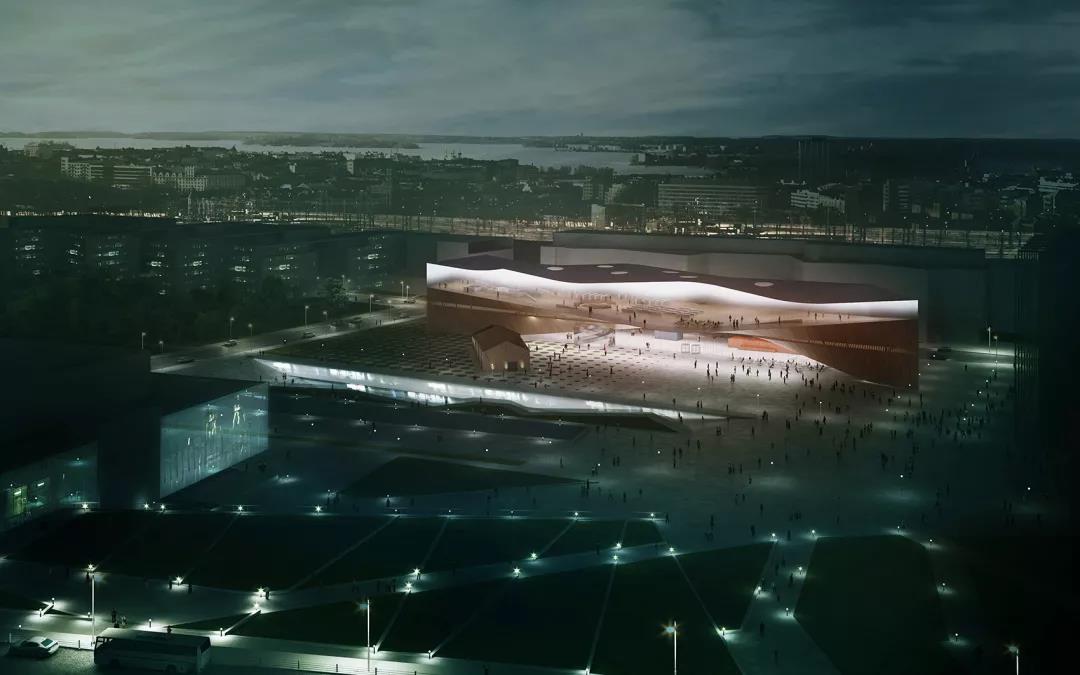

效果圖

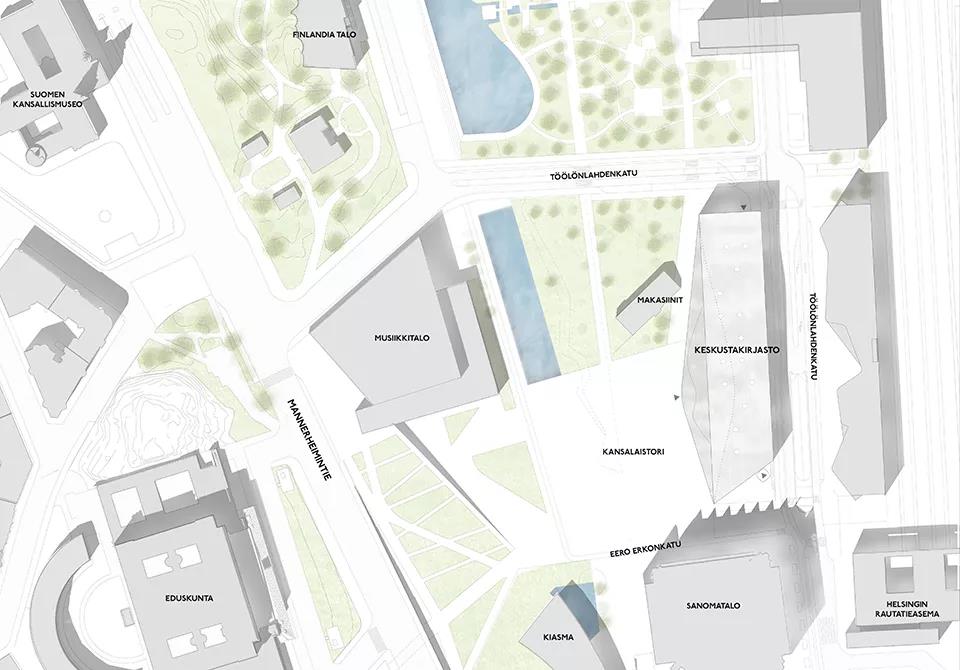

場地平面圖

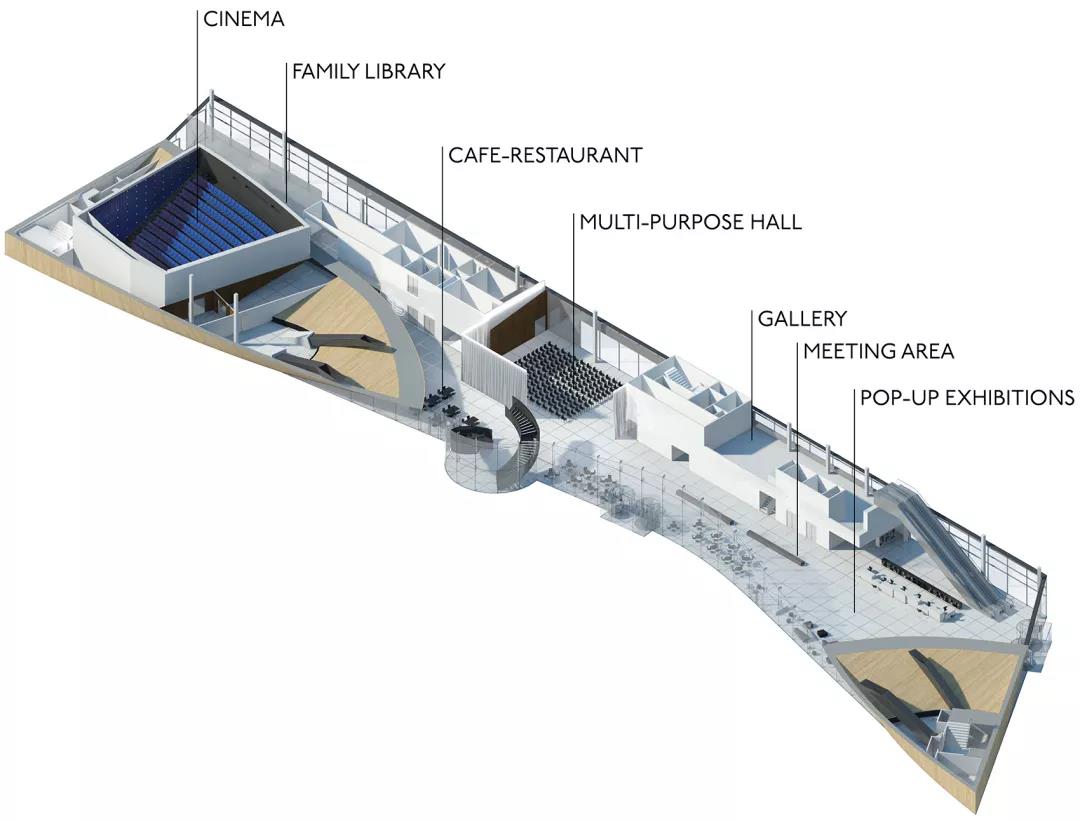

軸測圖

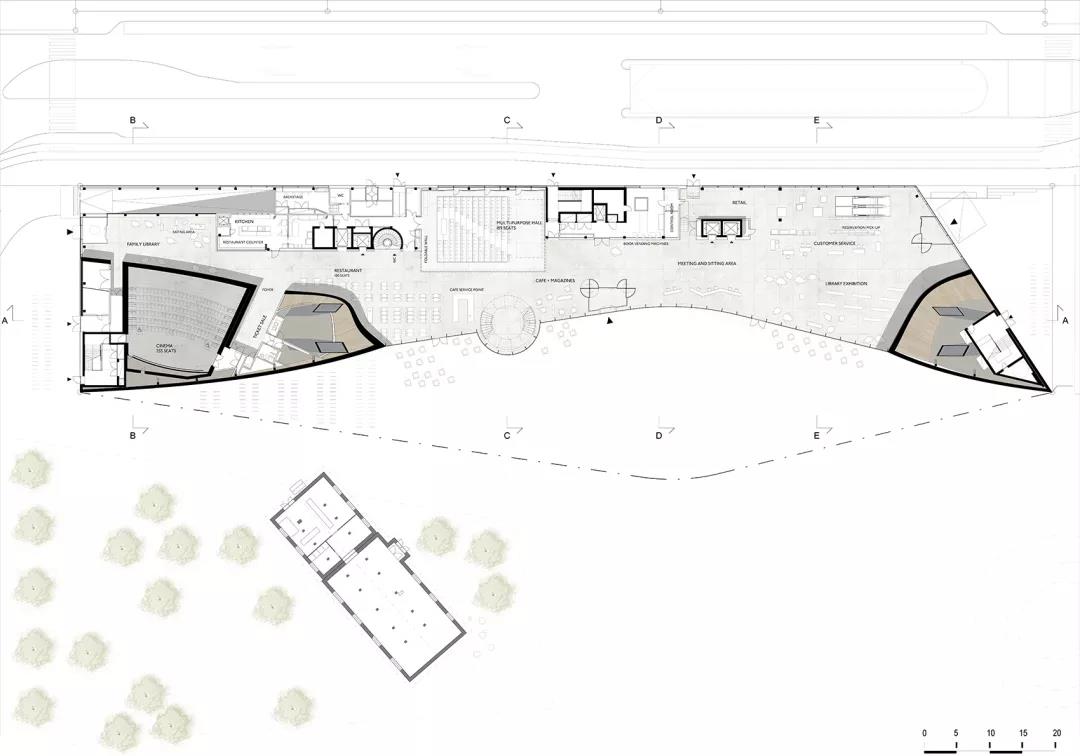

首層平面圖

二層平面圖

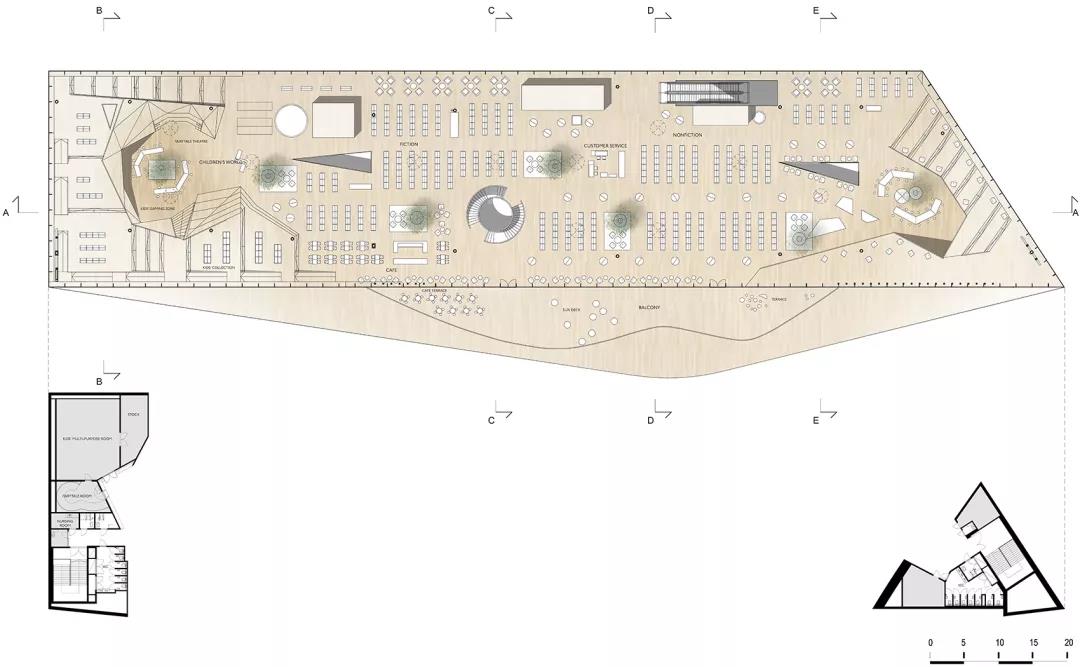

頂層平面圖

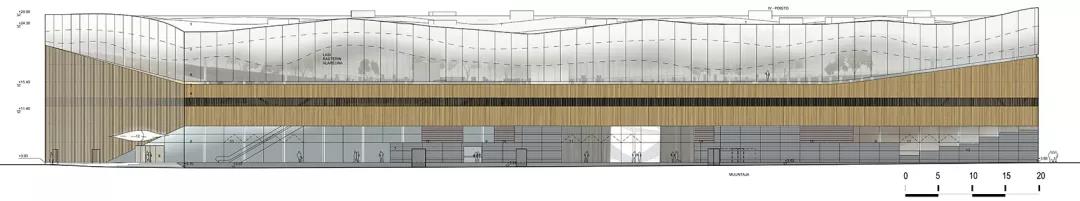

西立面圖

東立面圖

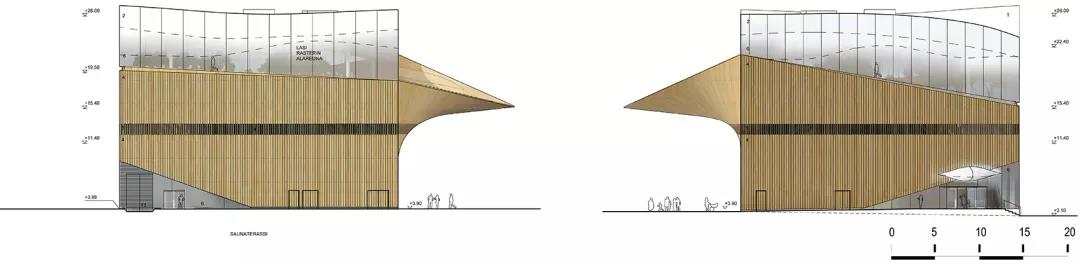

北立面圖和南立面圖

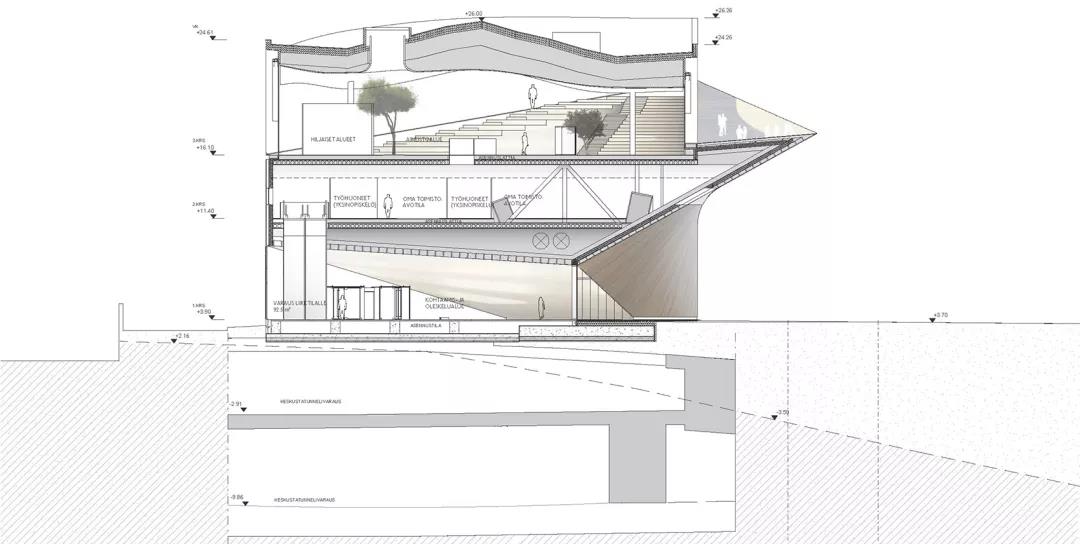

橫剖面圖
