上海M2游船碼頭, 縱深達300米的薄殼拱結構

2019年03月27日

作者：建日筑聞來源：建日筑聞

M2游船碼頭位于曾經的上海世博會核心地帶。基地北臨黃浦江，東靠白蓮涇公園，西側為畝中山水園，南部被城市主干道世博大道所切割，屬于近年來上海市政府著力打造的“黃浦江兩岸公共空間貫通工程”的改造范圍。

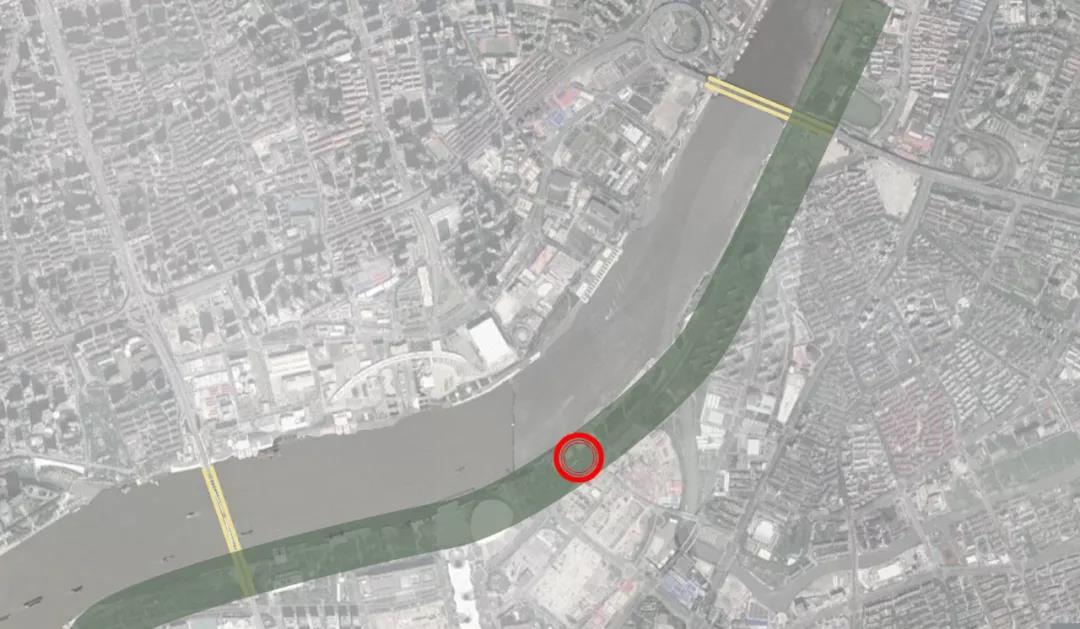

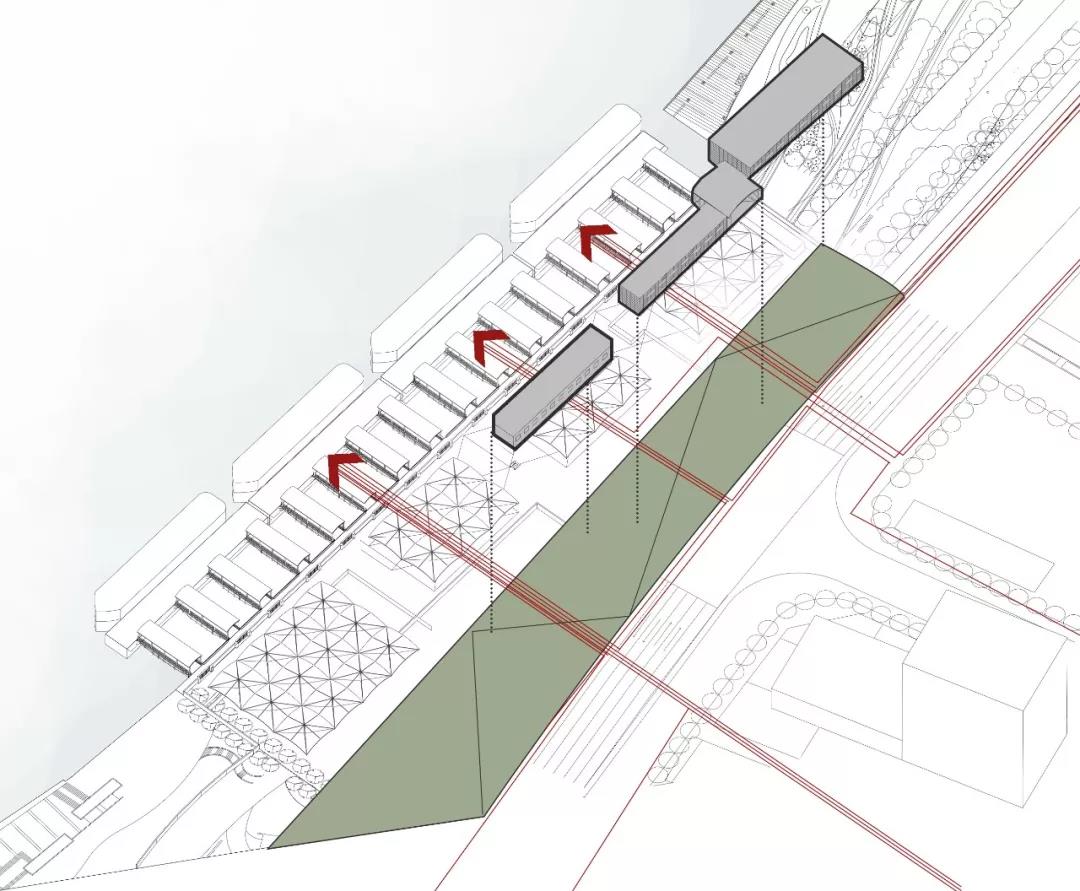

M2碼頭在城市中的關系 ©王遠

設計有兩個關鍵性的出發點：其一是在東西方向上，銜接兩側的城市公園，與城市濱江景觀體系編織在一起，承擔濱水公共休憩空間的功能；其二是在南北方向上，打開面江的景觀視線，從城市腹地快速下到江邊碼頭，共享親水氛圍。

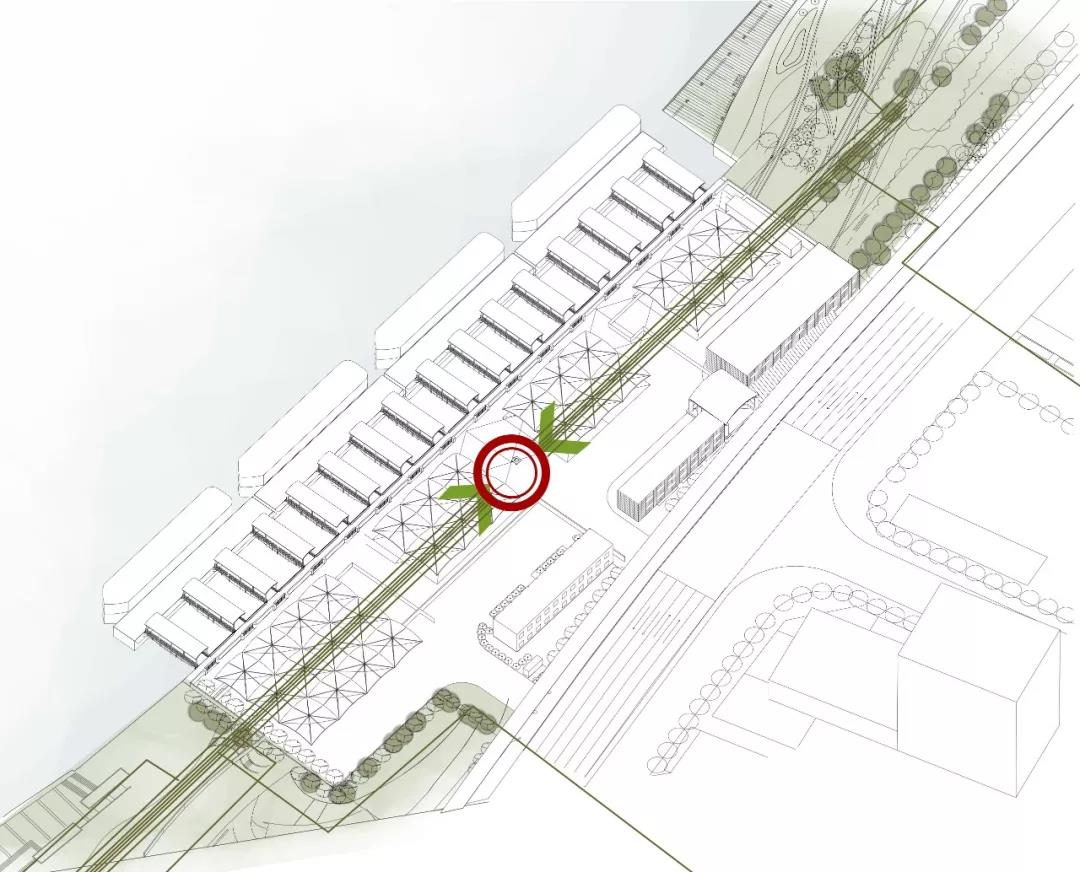

城市策略

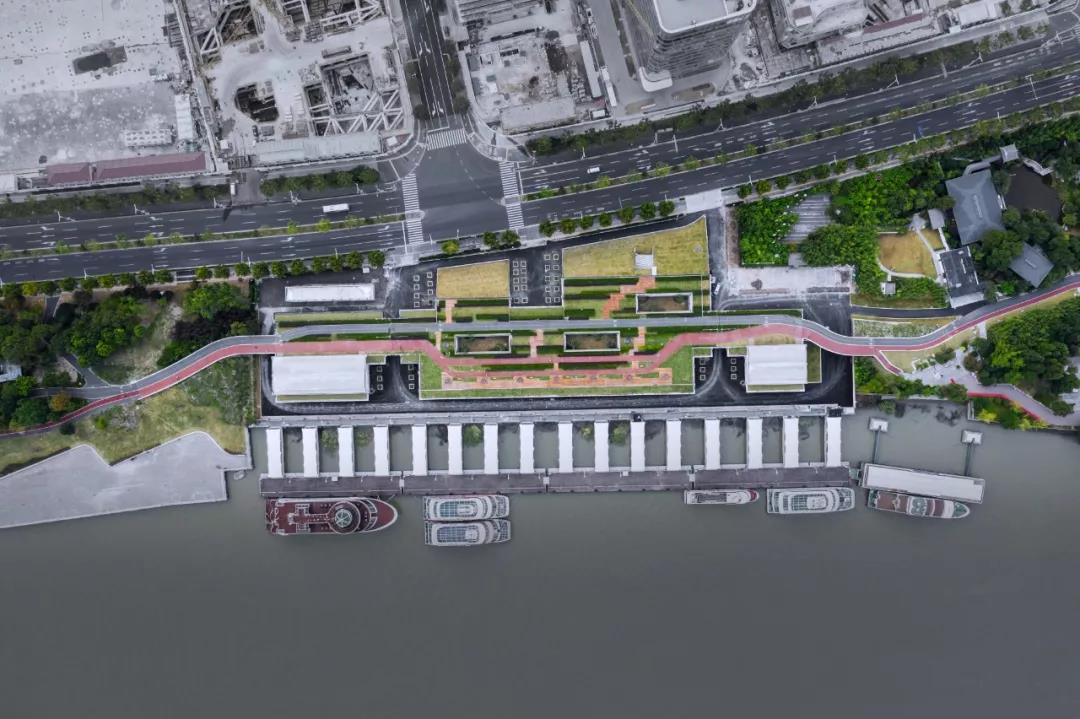

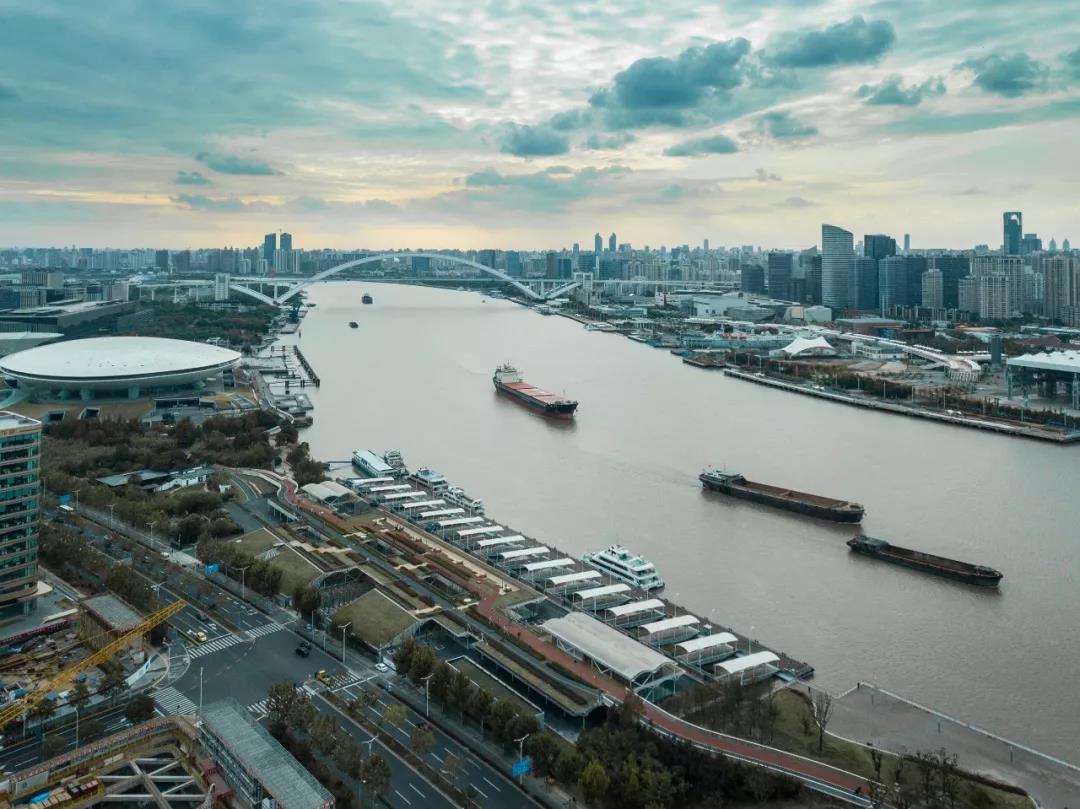

M2碼頭與水面的關系 ©章勇

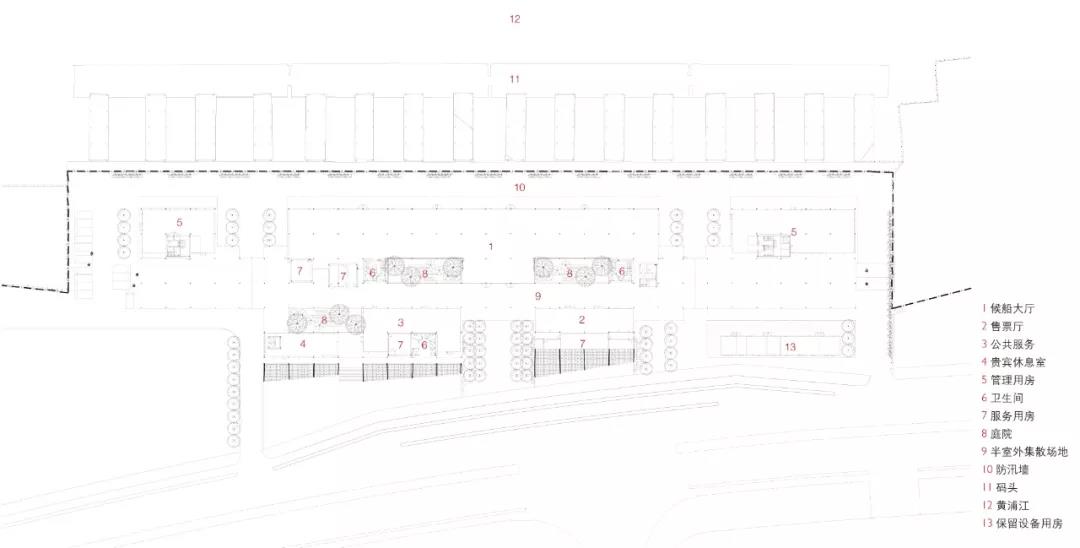

設計采用覆土連拱的形式，利用拱的高度為下層候船大廳提供足夠的凈高，利用拱與拱之間的縫隙作為上層城市景觀休憩通道的花池，壓低建筑層高，為后方的建筑打開沿江視線。

M2碼頭五連拱 ©章勇

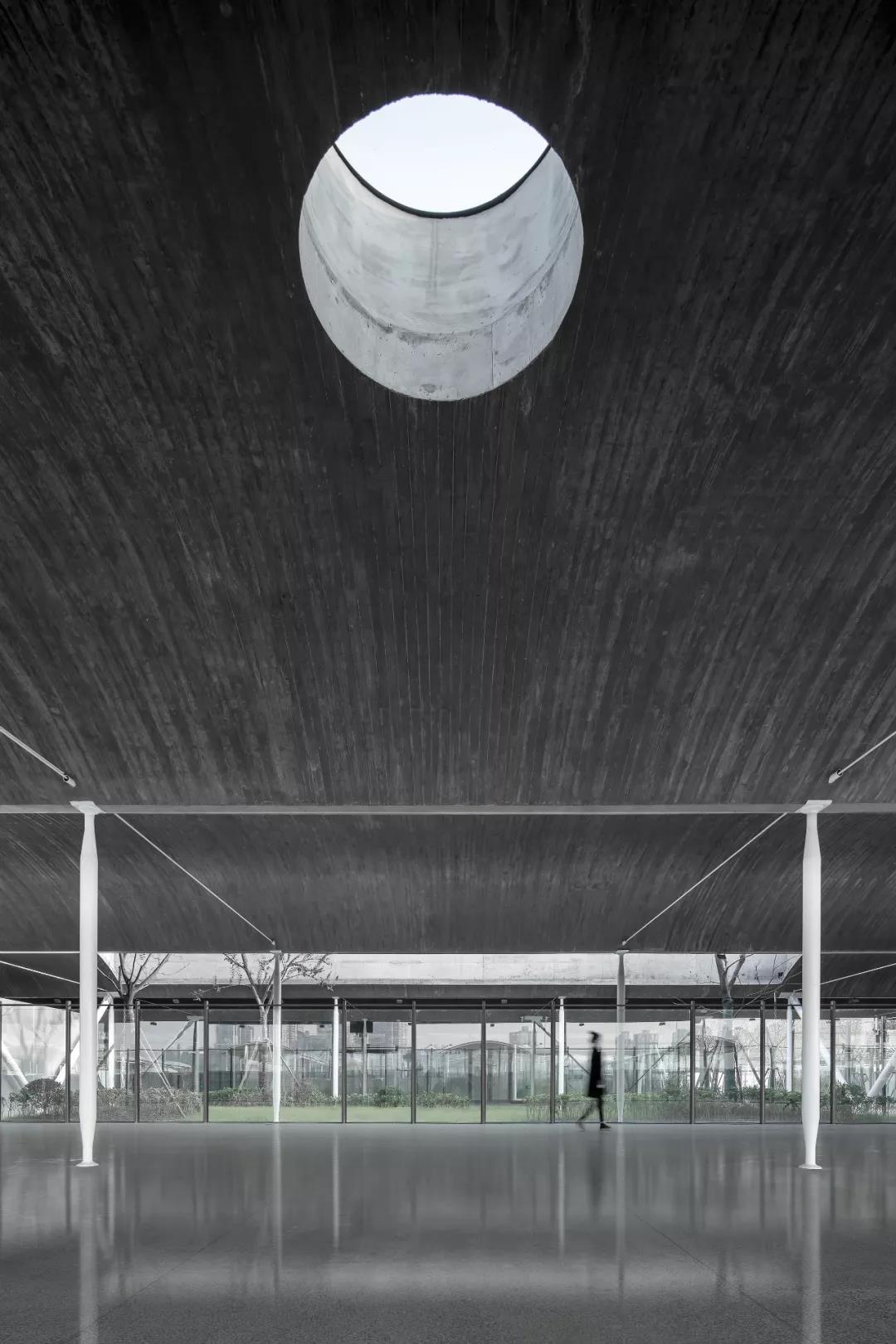

梭柱與光影 ©章勇

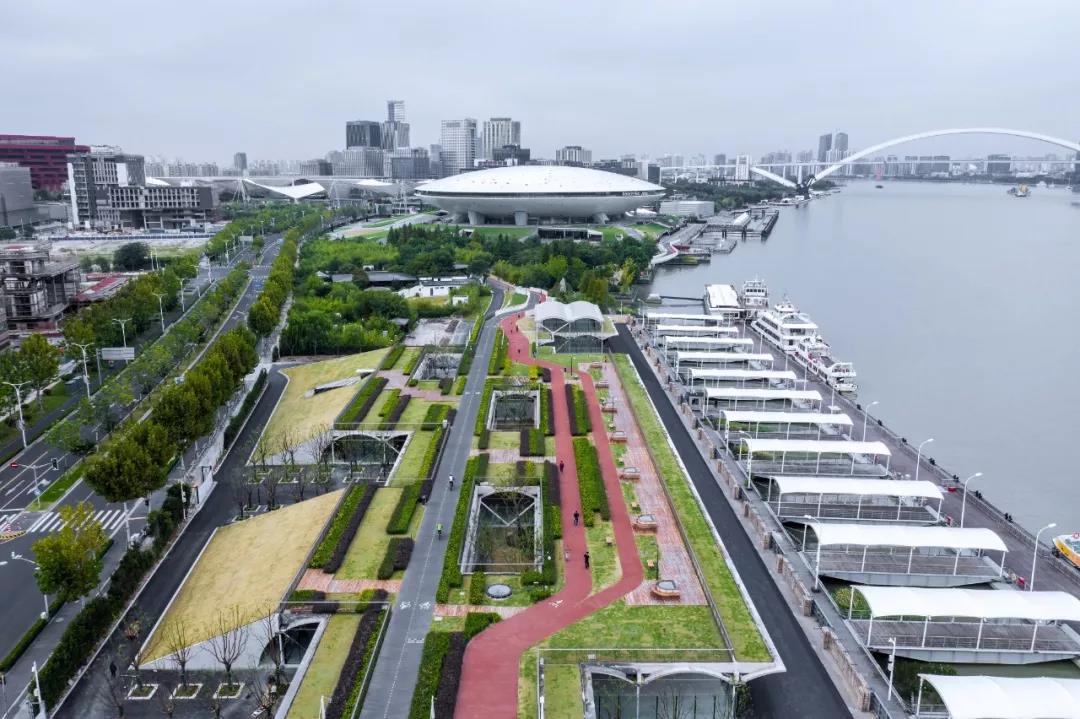

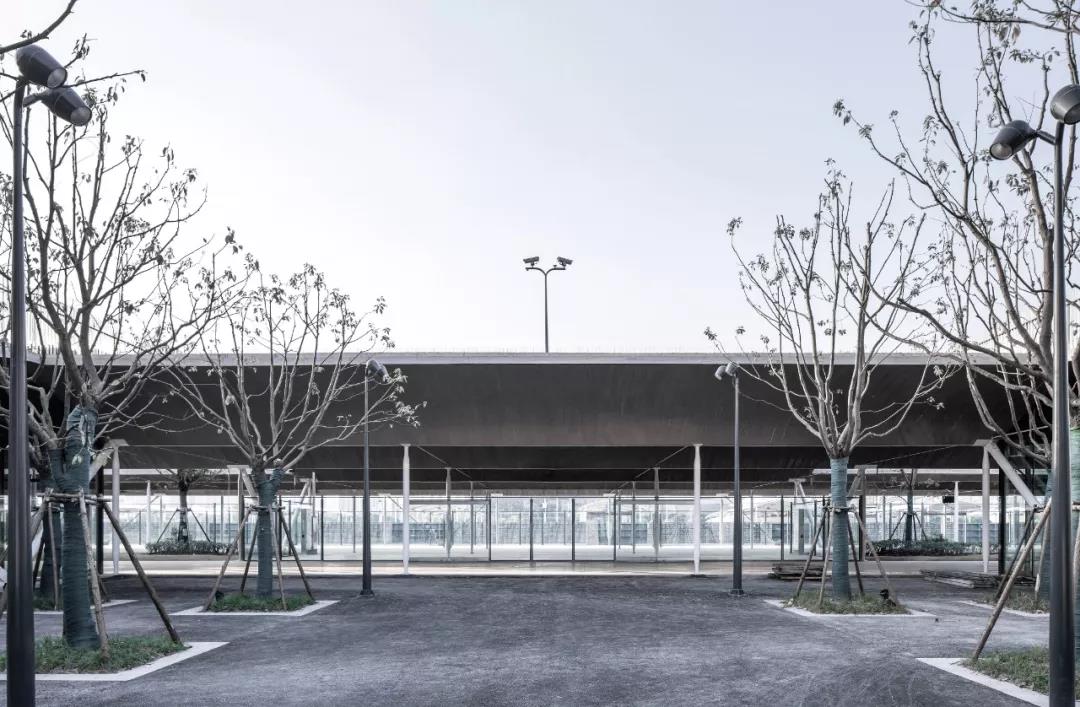

300多米的筒拱體量 ©章勇

同時，在均質的網格里嵌入了三個庭院，將自然光引入室內，創造上下兩層間的互動，也暴露出建筑的切面。

庭院 © 章勇

庭院暴露的屋頂切面 ©章勇

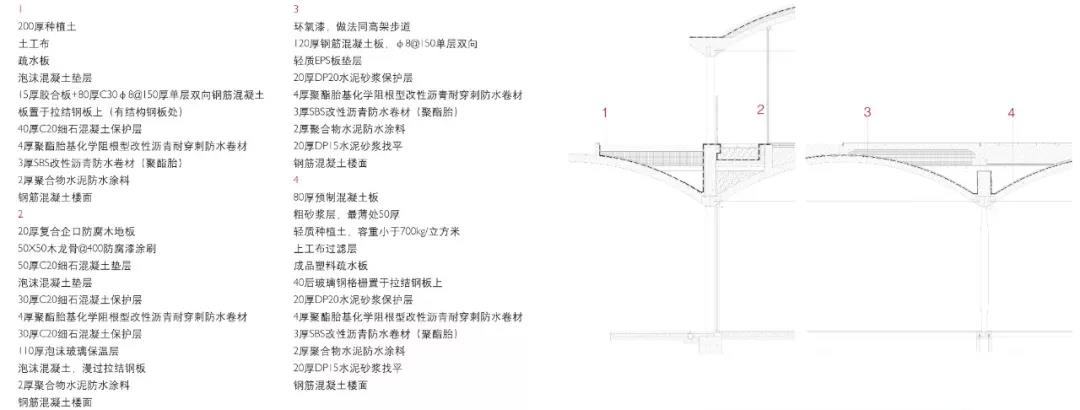

結構上，以“砼殼屋蓋＋鋼索框架＋屈曲約束”為結構體系，完成了薄殼拱結構體系的當代進化。連拱采用200mm混凝土薄殼，并以上翻反梁在屋面上形成井格狀，作為二層種植池、鋪地層和排水溝。

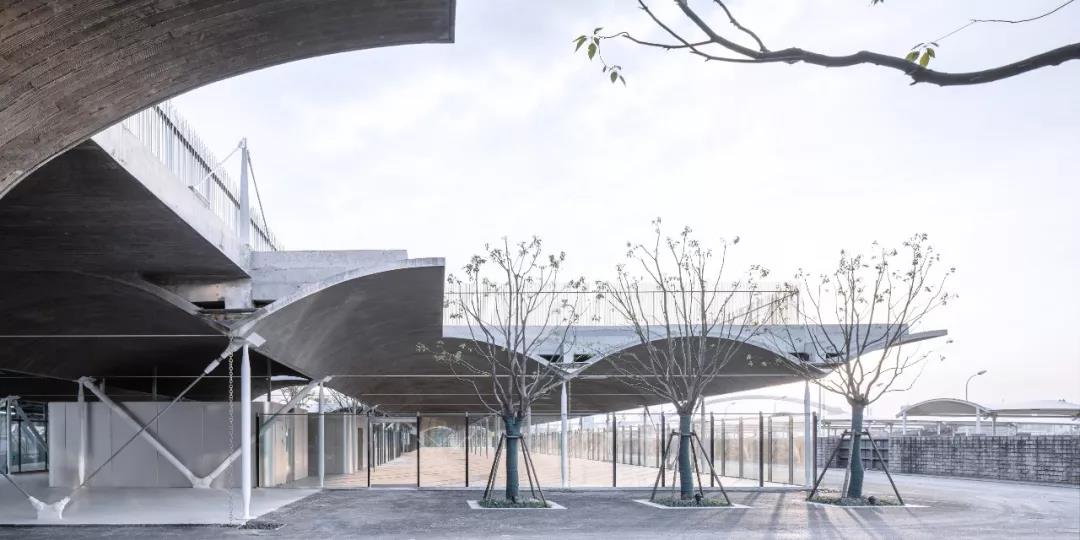

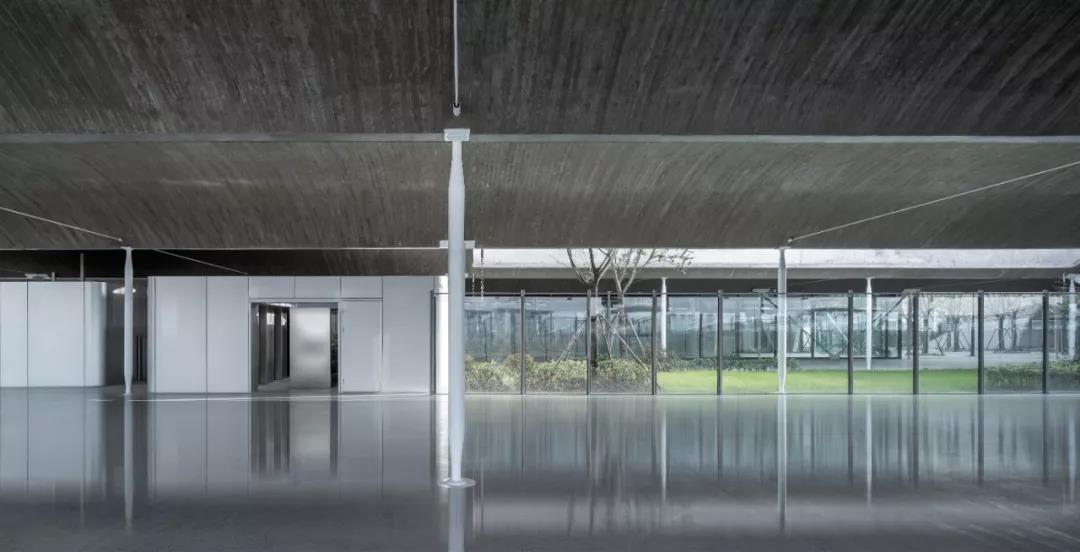

拱、梭柱、鋼索形成的空間 ©章勇

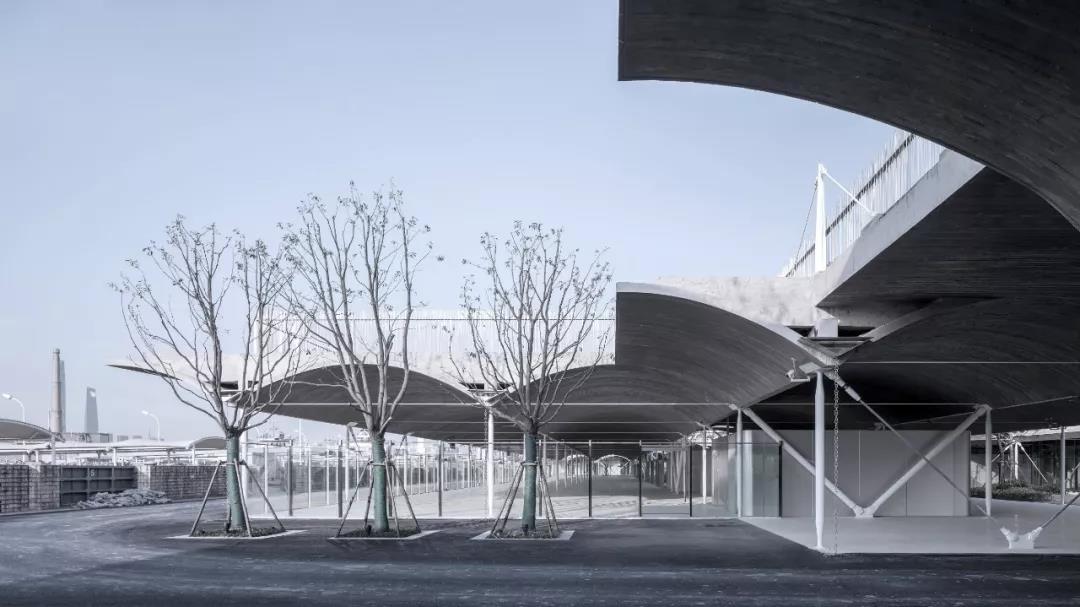

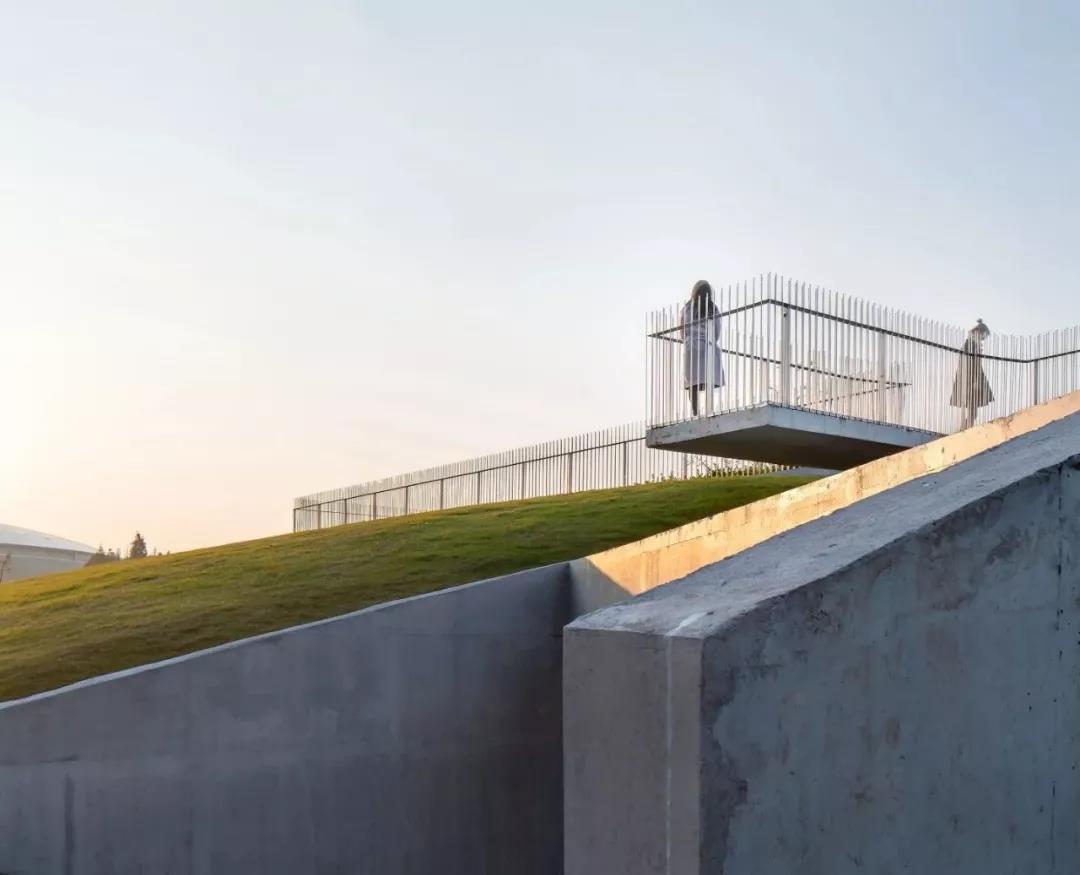

M2碼頭懸挑 ©章勇

水平方向上輔以貫通的拉桿體系平衡拱的側推力，通過柱頭上的接口共同落在下方的支撐梭柱上，使得直徑180mm的梭柱僅承受豎向軸力。同時為達到抗震要求，采用屈曲約束支撐搭接在梭柱上，使垂直與水平方向的結構成為一體。

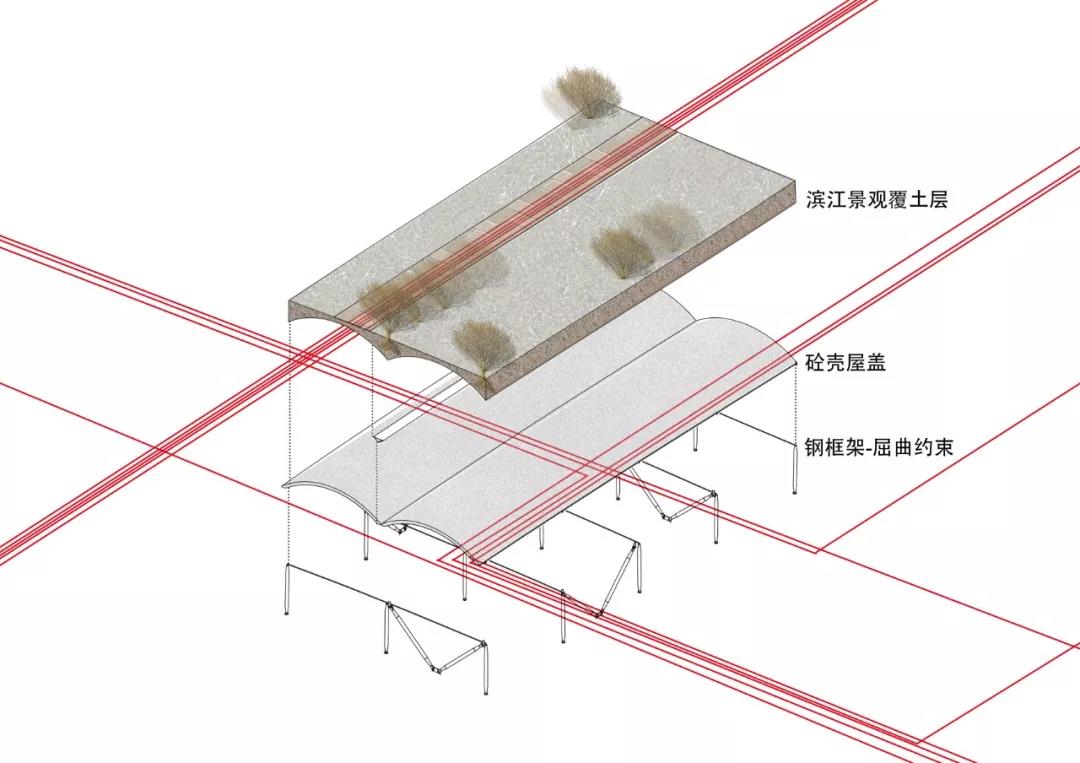

結構拆解圖

梭柱與拉桿體系示意圖

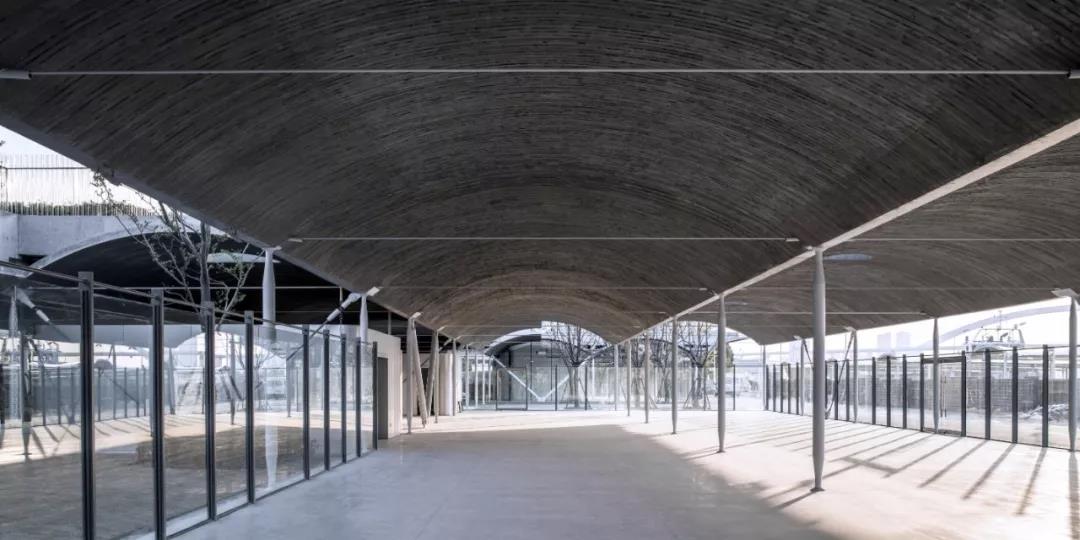

筒拱縱深方向引導人流 ©章勇

©章勇

由此一來，將傳統拱結構的承重墻進化為點式支撐，幾乎去掉了所有分隔墻造成的阻礙，創造了空間的連續性，與候船大廳的大運量交通功能相吻合。筒拱上的木模印痕標定出縱深方向，長達300多米的筒拱體量給出橫向引導，形成前后透疊的層狀空間。
